产品概述
思科®Catalyst® 2960-L系列交换机是固定的和智能管理的千兆以太网交换机，提供企业级接入交换了分公司，出的最配线柜应用和物联网的关键联网（IoT）的部署，以及中小型企业。他们经营上的Cisco IOS ®软件，并通过命令行界面（CLI），以及一个上盒web界面支持简单的设备管理和网络管理。
Catalyst 2960-L智能管理型交换机是安全，可靠的企业级交换机，专为小型办公室部署而构建。这些交换机可以通过机上网络界面进行配置和管理，使客户能够快速可靠地在几分钟内启动并运行小型分支机构或办公室网络。这些交换机还具有有限的CLI支持以进行故障排除和监控
Cisco Catalyst 2960-L系列和2960-L智能管理型交换机是完全管理型交换机，提供先进的第2层和基本第3层功能以及以太网供电（PoE +）电源。这些交换机可提供增强的网络安全性，网络可靠性和运营效率。
产品亮点
Cisco Catalyst 2960-L交换机具有以下功能：
● 8,16,24或48千兆以太网数据或具有线速转发功能的PoE +端口
● 2个或4个固定1千兆以太网小型可插拔（SFP）上行链路或4个固定10千兆以太网SFP +上行链路
● 永久PoE +支持，功率预算高达370W
● 增强版Cisco IOS LAN Lite软件
● CLI和/或直观的Web-UI可管理性选项
● 设备管理支持：
● 通过蓝牙，简单网络管理协议（SNMP），RJ-45或USB控制台访问以及虚拟堆叠进行无线访问
● 使用Cisco Prime®，Cisco Network即插即用和Cisco DNA Center进行网络管理
● 支持连接设备，交换端口分析器（SPAN）和网桥协议数据单元（BPDU）防护的802.1X安全性
● 具有静态路由和路由信息协议（RIP）的基本第3层功能
● 无风扇运行，工作温度高达45°C
● 设计紧凑，深度小于11.5英寸
● 具有更高平均故障间隔时间（MTBF）和增强型有限终身保修（E-LLW）的可靠性
交换机型号和配置
Cisco Catalyst 2960-L交换机包含一个固定电源。表1显示了配置信息。
表1. C.isco Catalyst 2960-L交换机配置
|
产品编号*
|
10/100/1000以太网端口
|
上行接口
|
可用的PoE电源
|
无风扇
|
尺寸（高x深x宽）
|
重量
|
|
WS-C2960L-8TS-LL /
WS-C2960L-SM-8TS
|
8
|
2 SFP
|
-
|
是
|
1.73 x 8.45 x 10.56 in。
（4.4 x 21.5 x 26.8 cm）
|
3.33磅（1.51千克）
|
|
WS-C2960L-8PS-LL /
WS-C2960L-SM-8PS
|
8
|
2 SFP
|
67W
|
是
|
1.73 x 9.45 x 10.56英寸
（4.4 x 24 x 26.8厘米）
|
4.50磅（2.04千克）
|
|
WS-C2960L-16TS-LL /
WS-C2960L-SM-16TS
|
16
|
2 SFP
|
-
|
是
|
1.73 x 8.45 x 10.56英寸
（4.4 x 21.5 x 26.8厘米）
|
3.41磅（1.55千克）
|
|
WS-C2960L-16PS-LL /
WS-C2960L-SM-16PS
|
16
|
2 SFP
|
120W
|
是
|
1.73 x 9.45 x 10.56 in。
（4.4 x 24 x 26.8 cm）
|
4.65磅（2.11千克）
|
|
WS-C2960L-24TS-LL /
WS-C2960L-SM-24TS
|
24
|
4 SFP
|
-
|
是
|
1.73 x 9.45 x 17.5英寸
（4.4 x 24 x 44.5厘米）
|
6.04磅（2.74千克）
|
|
WS-C2960L-24PS-LL /
WS-C2960L-SM-24PS
|
24
|
4 SFP
|
195W
|
是
|
1.73 x 10.45 x 17.5英寸
（4.4 x 26.5 x 44.5 cm）
|
7.41磅（3.36千克）
|
|
WS-C2960L-48TS-LL /
WS-C2960L-SM-48TS
|
48
|
4 SFP
|
-
|
是
|
1.73 x 9.45 x 17.5英寸
（4.4 x 24 x 44.5厘米）
|
6.57磅（2.98千克）
|
|
WS-C2960L-48PS-LL /
WS-C2960L-SM-48PS
|
48
|
4 SFP
|
370W
|
否
|
1.73 x 11.5 x 17.5英寸
（4.4 x 29.2 x 44.5厘米）
|
10.08磅（4.57千克）
|
|
WS-C2960L-24TQ-LL /
WS-C2960L-SM-24TQ
|
24
|
4 SFP +
|
-
|
是
|
1.73 x 9.45 x 17.5英寸
（4.4 x 24 x 44.5厘米）
|
6.06磅（2.75千克）
|
|
WS-C2960L-24PQ-LL /
WS-C2960L-SM-24PQ
|
24
|
4 SFP +
|
195W
|
是
|
1.73 x 10.45 x 17.5英寸
（4.4 x 26.5 x 44.5厘米）
|
7.39磅（3.35千克）
|
|
WS-C2960L-48TQ-LL /
WS-C2960L-SM-48TQ
|
48
|
4 SFP +
|
-
|
是
|
1.73 x 9.45 x 17.5英寸
（4.4 x 24 x 44.5厘米）
|
6.68磅（3.03千克）
|
|
WS-C2960L-48PQ-LL /
WS-C2960L-SM-48PQ
|
48
|
4 SFP +
|
370W
|
否
|
1.73 x 11.5 x 17.5英寸
（4.4 x 29.2 x 44.5厘米）
|
9.81磅（4.54千克）
|
*有关完整产品SKU，请参阅当地价格表。
软件
所有Cisco Catalyst 2960-L系列交换机均支持增强版Cisco IOS LAN Lite软件映像。有关Cisco Catalyst 2960-L系列支持的软件功能的更多信息，请参阅Cisco Feature Navigator：https：//tools.cisco.com/ITDIT/CFN/jsp/index.jsp。
交换机管理
Cisco Catalyst 2960-L交换机支持以下设备管理功能：
● 通过Cisco Configuration Professional的 Web UI。Configuration Professional提供了用于零日配置的用户界面，可以轻松启动交换机。Configuration Professional还具有直观的仪表板，用于配置，监控和排除交换机故障（图1）。有关Cisco Configuration Professional的更多信息，请参阅 https://www.cisco.com/c/en/us/products/cloud-systems-management/configuration-professional-catalyst/index.html。

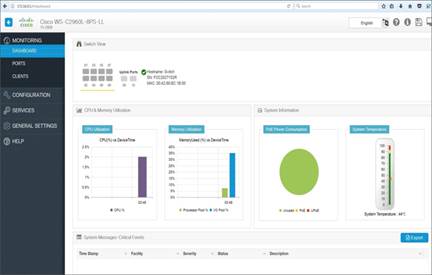

图1。
Cisco Catalyst 2960-L交换机的Cisco Configuration Professional Web UI

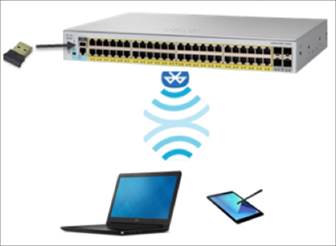

● 蓝牙无线接入。这些交换机支持外部蓝牙适配器，可插入交换机的USB端口，并允许与外部笔记本电脑和平板电脑进行基于蓝牙的RF连接（图2）。笔记本电脑和平板电脑可以通过蓝牙使用Telnet或Secure Shell（SSH）客户端访问交换机CLI。可以使用浏览器通过蓝牙访问GUI。
图2。
使用蓝牙进行无线交换机访问

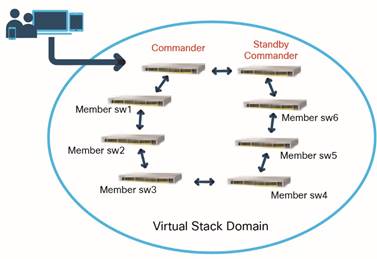

● 虚拟堆叠，用于将一组交换机作为单个实体进行管理。使用单个IP地址最多可以配置和管理八个交换机。虚拟堆栈中的交换机可以从单个交换机配置，称为命令交换机。可以使用CLI，SNMP或Web UI管理虚拟堆栈中的所有交换机。虚拟堆栈中的交换机也可以使用Web UI通过蓝牙从命令交换机进行无线配置和管理。虚拟堆叠还提供冗余，其中如果主要主站发生故障，备用指令器可以管理和配置堆栈（图3）。
图3。
作为虚拟堆栈管理的一组交换机中的冗余
网络管理
Cisco Catalyst 2960-L系列交换机为详细配置和管理提供了卓越的CLI。这些交换机还受到全系列思科网络管理解决方案的支持。
● Cisco Catalyst 2960-L系列交换机上的 Cisco DNA Center为企业网络客户提供简单的Web用户界面，实现零日即插即用，交换机发现和管理，拓扑可视化和软件映像管理。有关Cisco DNA Center功能的详细信息，请访问 dnac.cisco.com。
● Cisco Prime基础设施提供全面的网络生命周期管理，包括广泛的易用功能库，可自动管理思科网络的初始和日常管理。Cisco Prime技术将硬件和软件平台专业知识和运营经验集成到一套功能强大的工作流驱动配置，监控，故障排除，报告和管理工具中。有关Cisco Prime的详细信息，请访问 cisco.com/go/prime。
● 使用Cisco Catalyst 2960-L系列交换机上的思科应用策略基础架构企业模块（APIC-EM）和思科DNA中心支持思科网络即插即用。这为企业网络客户提供了一种简单，安全，统一且集成的产品，可以简化新的分支机构或园区设备的部署，或者为具有接近零接触部署体验的现有网络提供更新。有关基于APIC-EM的即插即用功能的详细信息，请参阅思科网络即插即用。必须购买许可证才能使用Cisco Prime基础设施，思科网络即插即用或思科DNA中心网络管理解决方案。
智能PoE +
的Cisco Catalyst 2960-L交换机支持IEEE 802.3af标准的PoE和802.3at的PoE +（高达30W每端口），实现了所有权下的部署包含思科IP电话更低的总成本的Cisco Aironet ®无线接入点，或其他标准 - 兼容PoE和PoE +终端设备。PoE无需为支持PoE的设备提供墙上电源，并且消除了添加电缆和电路的成本，否则这些电缆和电路将成为IP电话和WLAN部署所必需的。
Cisco Catalyst 2960-L交换机PoE功率分配是动态的，功率映射可扩展至最大370W的PoE +功率。智能电源管理允许跨所有端口灵活分配电源。使用Perpetual PoE，在交换机重新加载期间保持PoE +电源。这对于医疗设备和物联网终端（如PoE供电的灯）等关键终端非常重要，因此在交换机重启期间不会出现中断。
网络安全
Cisco Catalyst 2960-L交换机提供一系列安全功能，以限制对网络的访问并减轻威胁，包括：
● 全面的802.1X功能，用于控制对网络的访问，包括灵活的身份验证，802.1X监控模式和RADIUS授权更改。
● 具有网络边缘访问拓扑（NEAT）的802.1x支持将身份验证扩展到配线间外部区域（例如会议室）。
● IEEE 802.1x用户分发使您可以跨多个不同的VLAN对具有相同组名的用户进行负载均衡。
● 禁用每VLAN MAC学习通过控制哪个接口或VLAN学习MAC地址来管理可用的MAC地址表空间。
● 多域身份验证，允许IP电话和PC在同一交换机端口上进行身份验证，同时放置在适当的语音和数据VLAN上。
● 即插即用（PnP）中的 AAA命令授权，可实现无缝的PnP配置。
● 用于IPv6和IPv4安全性的访问控制列表（ACLS）和服务质量（QoS）ACL元素（ACE）。
● 第2层接口的基于端口的ACL，允许在各个交换机端口上应用安全策略。
● SSH，Kerberos和SNMPv3，通过在Telnet和SNMP会话期间加密管理员流量来提供网络安全性。由于美国的出口限制，SSH，Kerberos和SNMPv3的加密版本需要特殊的加密软件映像。
● SPAN，具有双向数据支持，允许思科入侵检测系统（IDS）在检测到入侵者时采取措施。
● TACACS +和RADIUS认证，便于集中控制交换机，限制未授权用户改变配置。
● MAC地址通知，通知管理员有关添加到网络或从网络中删除的用户的信息。
● MAC认证旁路和具有可下载ACL的Webauth允许在使用除IEEE 802.1X之外的MAB或Web身份验证进行身份验证后，从思科访问控制服务器（ACS）下载每用户ACL作为策略实施。
● Web身份验证重定向使网络能够将访客用户重定向到他们最初请求的URL。
● 控制台访问的多级安全性，防止未经授权的用户更改交换机配置。
● BPDU保护在收到BPDU时关闭生成树的PortFast接口，以避免意外的拓扑环路。
● IP Source Guard通过基于DHCP Snooping绑定数据库过滤流量或手动配置IP源绑定，限制非路由二层接口上的IP流量。
● SSHv2允许使用数字证书在用户和服务器之间进行身份验证。
● 生成树根保护（STRG），以防止不在网络管理员控制范围内的边缘设备成为生成树协议（STP）根节点。
● Internet组管理协议（IGMP）过滤，通过过滤非订阅者并限制每个端口可用的并发多播流数量来提供多播身份验证。
● 通过实施VLAN成员策略服务器客户端功能进行动态VLAN分配，以便灵活地将端口分配给VLAN。动态VLAN有助于快速分配IP地址。
基本的第3层功能
RIP是中小型TCP / IP网络中常用的路由协议。它在IPv4和IPv6网络环境中都受支持。
静态路由用于将网络划分为单独的工作组，并跨VLAN进行通信，而不会降低应用程序性能。
冗余和弹性
Cisco Catalyst 2960-L交换机提供了许多冗余和弹性功能，可防止中断并帮助确保网络保持可用：
● IEEE 802.1s / w快速生成树协议（RSTP）和多生成树协议（MSTP）提供独立于生成树定时器的快速生成树收敛，并且还提供第2层负载平衡和分布式处理的优势。
● 每VLAN快速生成树（PVRST +）允许在每VLAN生成树的基础上快速生成树重新收敛，而无需实施生成树实例。
● 交换机端口自动恢复（错误禁用）会自动尝试重新激活由于网络错误而禁用的链接。
● 链路状态跟踪绑定多个接口的链路状态。服务器NIC适配器组成一个组以在网络中提供冗余。当主接口上的链路丢失时，网络连接将透明地更改为辅助接口。
增强的QoS
Cisco Catalyst 2960-L交换机提供智能流量管理，使一切顺畅。灵活的标记，分类和调度机制可为线缆提供数据，语音和视频流量的卓越性能。主要QoS功能包括：
● 每个端口最多 8个出口队列和2个阈值，支持出口带宽控制，整形和优先级排队，以便在其他流量之前为高优先级数据包提供服务。
● 入口监管允许使用主动流量监控分析IP应用和服务的IP服务级别 - 以连续，可靠和可预测的方式生成流量 - 用于测量网络性能。每个港口可用的入口警察人数为64人。
● QoS通过差分服务代码点（DSCP）映射和过滤。
● QoS通过流量分类
● Trust Boundary，用于配置基于设备的信任。
● Auto-QoS简化了QoS功能的部署。
● 形状循环（SRR）调度和加权尾部丢弃（WTD）拥塞避免。
● 802.1p服务等级（CoS）分类，带有标记和重新分类。
有关Cisco Catalyst 2960-L交换机的直观Web-UI支持的功能的更多信息，请参阅“Cisco Catalayst 2960-L智能管理型交换机配置指南”。
能源管理
Cisco Catalyst 2960-L交换机提供一系列业界领先的能效和管理功能：
● IEEE 802.3az节能以太网（EEE）使端口能够动态感知流量突发之间的空闲时段，并快速将接口切换到低功耗空闲模式，从而降低功耗。
● 思科EnergyWise ®策略可以用来控制的PoE供电的终端，桌面和数据中心的IT设备所消耗的功率，和广泛的基础设施建设中。Cisco EnergyWise技术包含在所有Cisco Catalyst 2960-L系列交换机中。有关Cisco EnergyWise技术的更多信息，请访问cisco.com/go/energywise。
● Cisco Catalyst SmartOperations是一套全面的功能，可简化LAN规划，部署，监控和故障排除。部署SmartOperations工具可减少运行网络所需的时间和精力，并降低TCO。
● 环路检测是一种在没有STP的情况下检测网络环路的新方法。
● Cisco AutoConfig服务根据端点设备的类型确定提供给端点的网络访问级别。此功能还允许终端设备和接口之间的硬绑定。
● 思科智能安装服务通过在新交换机连接到网络时提供自动Cisco IOS软件映像安装和配置，实现最小化触摸部署。这使网络管理员能够远程管理Cisco IOS软件映像安装和升级。
● Cisco Auto SmartPorts服务支持自动配置交换机端口，因为设备使用针对设备类型优化的设置连接到交换机，从而实现零接触端口策略配置。
● 思科智能故障排除是交换机中广泛的诊断命令和系统运行状况检查，包括智能呼叫主页。思科通用在线诊断（GOLD）和实时网络中交换机的在线诊断有助于更快地预测和检测故障。
有关Cisco Catalyst SmartOperations的更多信息，请访问cisco.com/go/SmartOperations。
操作简单
● Cisco AutoSecure提供单线CLI以启用基准安全功能（端口安全，动态主机配置协议[DHCP]侦听，动态地址解析协议[ARP]检查）。此功能只需一次触摸即可简化安全配置。
● 通过引导服务器对多台交换机进行 DHCP自动配置，简化了交换机的部署。
● 所有端口的自动协商自动选择半双工或全双工传输模式，以优化带宽。
● 动态中继协议（DTP）有助于跨所有交换机端口进行动态中继配置。
● 端口聚合协议（PAgP）可自动创建Cisco Fast EtherChannel组或Gigabit EtherChannel组，以链接到另一台交换机，路由器或服务器。
● 链路聚合控制协议（LACP）允许使用符合IEEE 802.3ad的设备创建以太网通道。此功能类似于Cisco EtherChannel技术和PAgP。
● 如果安装了错误的电缆类型（交叉或直通），则自动介质相关的接口交叉（MDIX）会自动调整发送和接收对。
● 单向链路检测协议（UDLD）和Aggressive UDLD允许在光纤接口上检测和禁用由不正确的光纤布线或端口故障引起的单向链路。
● 本地代理ARP与专用VLAN边缘配合使用，可最大限度地减少广播并最大化可用带宽。
● VLAN1最小化允许在任何单个VLAN中继上禁用VLAN1。
● 针对IPv4和IPv6的 IGMP侦听以及多播侦听器发现（MLD）v1和v2侦听提供快速客户端加入和离开多播流，并将带宽密集型视频流量限制为仅请求者。
● 每端口广播，组播和单播风暴控制可防止故障终端站降低整体系统性能。
● 语音VLAN通过将语音流量保持在单独的VLAN上来简化电话安装，从而简化管理和故障排除。
● 思科VLAN中继协议（VTP）支持所有交换机上的动态VLAN和动态中继配置。
● 为了增强流量管理，监控和分析，嵌入式远程监控（RMON）软件代理支持四个RMON组（历史记录，统计信息，警报和事件）。
● 第2层跟踪路由通过识别数据包从源到目的地的物理路径来简化故障排除。
● 简单文件传输协议（TFTP）通过从集中位置下载来降低管理软件升级的成本。
● 网络时间协议（NTP）为所有Intranet交换机提供准确一致的时间戳。
产品规格
产品规格（表2）适用于PoE和非PoE型号。
表2. 规格
*从Cisco IOS软件版本15.2（6）E开始提供下面列出的路由，ACE和多播组规模。有关更多信息，请参阅发行说明。
|
|
8端口
|
16端口
|
24端口（1 / 10G上行链路）
|
48端口（1 / 10G上行链路）
|
|
控制台端口
|
|
RJ45以太网
|
1
|
1
|
1
|
1
|
|
USB mini-B
|
1
|
1
|
1
|
1
|
|
USB-A存储端口和蓝牙控制台
|
1
|
1
|
1
|
1
|
|
内存和处理器
|
|
中央处理器
|
ARMv7 800 MHz
|
ARMv7 800 MHz
|
ARMv7 800 MHz
|
ARMv7 800 MHz
|
|
DRAM
|
512 MB
|
512 MB
|
512 MB
|
512 MB
|
|
闪存
|
256 MB
|
256 MB
|
256 MB
|
256 MB
|
|
性能
|
|
转发带宽
|
10 Gbps
|
18 Gbps
|
1G：28 Gbps
|
1G：52 Gbps
10G：88Gpbs
|
|
10G：64 Gbps
|
|
切换带宽
|
20 Gbps
|
36 Gbps
|
1G：56 Gbps
10G：128 Gbps
|
1G：104 Gbps
10G：176 Gbps
|
|
转发速率
（64字节L3数据包）
|
14.88 Mpps
|
26.78 Mpps
|
41.67 Mpps
|
77.38 Mpps
|
|
单播MAC地址
|
16000
|
16000
|
16000
|
16000
|
|
IPv4单播直达路由
|
512
|
512
|
512
|
512
|
|
IPv4单播间接路由
|
256
|
256
|
256
|
256
|
|
IPv6单播直达路由
|
414
|
414
|
414
|
414
|
|
IPv6单播间接路由
|
128
|
128
|
128
|
128
|
|
IPv4静态路由
|
16
|
16
|
16
|
16
|
|
IPv6静态路由
|
16
|
16
|
16
|
16
|
|
IPv4组播路由和IGMP组
|
1024
|
1024
|
1024
|
1024
|
|
IPv6组播组
|
1024
|
1024
|
1024
|
1024
|
|
IPv4 / MAC安全ACE
|
384
|
384
|
384
|
384
|
|
IPv6安全ACE
|
256
|
256
|
256
|
256
|
|
最大活动VLAN
|
256
|
256
|
256
|
256
|
|
VLAN ID可用
|
4094
|
4094
|
4094
|
4094
|
|
IPv4静态路由
|
16
|
16
|
16
|
16
|
|
IPv6静态路由
|
16
|
16
|
16
|
16
|
|
最大STP实例
|
64
|
64
|
64
|
64
|
|
最大SPAN会话
|
4
|
4
|
4
|
4
|
|
MTU-L3数据包
|
9198个字节
|
9198个字节
|
9198个字节
|
9198个字节
|
|
巨型以太网帧
|
10,240字节
|
10,240字节
|
10,240字节
|
10,240字节
|
|
MTBF小时（数据）
|
2448133
|
2416689
|
2412947
|
1370769
|
|
MTBF小时（PoE）
|
315044
|
313496
|
909838
|
437970
|
|
环境
|
|
工作温度
|
|
高达5,000英尺（1500米）
|
23ºF至113ºF
（-5ºC至45ºC）
|
23ºF至113ºF
（-5ºC至45ºC）
|
23ºF至113ºF
（-5ºC至45ºC）
|
23ºF至113ºF
（-5ºC至45ºC）
|
|
WS-C2960L-16PS-LL的最高工作温度为40°C（最高5,000英尺）和35°C（最高10,000英尺）。
|
|
高达10,000英尺（3000米）
|
23ºF至104ºF
（-5ºC至40ºC）
|
23ºF至104ºF
（-5ºC至40ºC）
|
23ºF至104ºF
（-5ºC至40ºC）
|
23ºF至104ºF
（-5ºC至40ºC）
|
|
操作高度
|
10,000英尺（3000米）
|
10,000英尺（3000米）
|
10,000英尺（3000米）
|
10,000英尺（3000米）
|
|
操作相对湿度
|
在40ºC时为5％至90％
|
在40ºC时为5％至90％
|
在40ºC时为5％至90％
|
在40ºC时为5％至90％
|
|
贮存温度
|
-13º至158ºF
（-25º至70ºC）
|
-13º至158ºF
（-25º至70ºC）
|
-13º至158ºF
（-25º至70ºC）
|
-13º至158ºF
（-25º至70ºC）
|
|
存储高度
|
15,000英尺（4500米）
|
15,000英尺（4500米）
|
15,000英尺（4500米）
|
15,000英尺（4500米）
|
|
储存相对湿度
|
在65ºC时为5％至95％
|
在65ºC时为5％至95％
|
在65ºC时为5％至95％
|
在65ºC时为5％至95％
|
|
存储高度
|
注意：冷启动的最低环境温度为0°C（32°F）。
|
|
电动
|
数据
|
供电
|
数据
|
供电
|
数据
|
供电
|
数据
|
供电
|
|
电压（自动量程）
|
110至220V AC in
|
110至220V AC in
|
110至220V AC in
|
110至220V AC in
|
110至220V AC in
|
110至220V AC in
|
110至220V AC in
|
110至220V AC in
|
|
频率
|
50至60赫兹
|
50至60赫兹
|
50至60赫兹
|
50至60赫兹
|
50至60赫兹
|
50至60赫兹
|
50至60赫兹
|
50至60赫兹
|
|
当前
|
0.13A至0.22A
|
0.22A至0.27A
|
0.16A至0.26A
|
0.24A至0.28A
|
0.20A至0.33A
|
0.21A至0.26A
|
0.29A至0.48A
|
0.37A至0.64A
|
|
额定功率
（最大功耗）
|
0.04千伏安
|
0.11千伏安
|
0.05 kVA
|
0.19 kVA
|
0.06千伏安
|
0.24千伏安
|
0.09 kVA
|
0.48 kVA
|
|
功耗（瓦）
|
|
0％的流量
|
13.0
|
19.9
|
14.9
|
21.9
|
1G：16.5
|
1G：17.52
|
1G：24.36
|
1G：27.24
|
|
10G：17.04
|
10G：16.68
|
10G：25.8
|
10G：27
|
|
10％的流量
|
14.8
|
22.0
|
19.3
|
27.1
|
1G：23.04
|
1G：24
|
1G：33
|
1G：39.24
|
|
10G：22.92
|
10G：23.16
|
10G：38.04
|
10G：39.12
|
|
100％的流量
|
14.9
|
22.0
|
19.3
|
27.1
|
1G：23.64
|
1G：24
|
1G：33.6
|
1G：40.32
|
|
10G：23.64
|
10G：23.76
|
10G：39.36
|
10G：40.56
|
|
加权平均
|
14.2
|
21.3
|
17.8
|
25.4
|
1G：21.06
|
1G：21.84
|
1G：30.32
|
1G：35.6
|
|
10G：21.2
|
10G：21.2
|
10G：34.4
|
10G：35.56
|
|
|
注意： 电源的额定功率并不代表实际功耗。它表示电源可能的最大功率消耗。该评级可用于设施容量规划。对于PoE交换机，冷却要求小于总功耗，因为负载的很大一部分在端点中消散。
|
|
声学噪音（仅限48端口PoE）
|
|
声压
|
LpA（典型）
|
35分贝
|
|
LpAD（最大）
|
39分贝
|
|
声功率
|
LwA（典型）
|
4.8 B.
|
|
LwAD（最大）
|
5.2 B.
|
|
注意：旁观者将工作模式定位在77°F（25°C）的环境温度下。
|
|
安全和合规
|
|
安全
|
UL 60950-1第二版，CAN / CSA-C22.2 No. 60950-1第二版，EN 60950-1第二版，IEC 60950-1第二版，AS / NZS 60950-1
|
|
EMC：排放
|
47CFR第15部分（CFR 47）A类，AS / NZS CISPR22 A类，CISPR22 A类，EN55022 A类，ICES003 A类，VCCI A类，EN61000-3-2，EN61000-3-3，KN22 A类，CNS13438 A级
|
|
EMC：免疫力
|
EN55024（包括EN 61000-4-5），CISPR24，EN300386，KN24
|
|
环境的
|
减少有害物质（RoHS），包括指令2011/65 / EU
|
|
电信
|
通用语言设备标识符（CLEI）代码
|
|
美国政府认证
|
USGv6和IPv6 Ready Logo
|
|
连接器和接口
|
|
以太网接口
|
10BASE-T端口：RJ-45连接器，2对3类，4类或5类非屏蔽双绞线（UTP）电缆
|
|
100BASE-TX端口：RJ-45连接器，2对5类UTP电缆
|
|
1000BASE-T端口：RJ-45连接器，4对5类UTP电缆
|
|
基于1000BASE-T SFP的端口：RJ-45连接器，4对5类UTP电缆
|
|
指示灯LED
|
每端口状态：链路完整性，禁用，活动，速度和全双工
|
|
系统状态：系统，PoE和链接速度
|
|
控制台电缆
|
CAB-CONSOLE-RJ45控制台电缆6英尺，带RJ-45
|
|
CAB-CONSOLE-USB控制台电缆6英尺，带USB A型和mini-B接头
|
|
功率
|
使用随附的交流电源线将交流电源连接器连接到交流电源插座
|
|
管理
|
|
|
|
BRIDGE-MIB
CISCO-CABLE-DIAG-MIB
CISCO-CDP-MIB
CISCO-CLUSTER-MIB
CISCO-CONFIG-COPY-MIB
CISCO-CONFIG-MAN-MIB
CISCO-DHCP-Snooping的MIB
CISCO-ENTITY-VENDORTYPE-OID-MIB
CISCO-ENVMON-MIB
CISCO-ERR-DISABLE-MIB
CISCO-FLASH-MIB
CISCO-FTP-CLIENT-MIB
CISCO-IGMP-FILTER-MIB
CISCO-IMAGE-MIB
CISCO-IP-STAT-MIB
CISCO-LAG-MIB
CISCO-MAC-NOTIFICATION-MIB
CISCO-MEMORY-POOL-MIB
CISCO-PAGP-MIB
CISCO-POE的扩展-MIB
|
CISCO-PORT-QOS-MIB
CISCO-PORT-SECURITY-MIB
CISCO-PORT-STORM-CONTROL-MIB
CISCO-PRODUCTS-MIB
CISCO-PROCESS-MIB
CISCO-RTTMON-MIB
CISCO-SMI-MIB
CISCO-STP-EXTENSIONS-MIB
CISCO-SYSLOG-MIB
CISCO-TC-MIB
CICSO-TCP-MIB
CISCO-UDLDP-MIB
CISCO-VLAN-ifTable中
CISCO-VLAN成员资格-MIB
CISCO-VTP-MIB
ENTITY-MIB
以太网类-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
|
IF-MIB
INET-ADDRESS-MIB
OLD-CISCO-CHASSIS-MIB
OLD-CISCO-FLASH-MIB
OLD-CISCO-INTERFACES-MIB
OLD-CISCO-IP-MIB
OLD-CISCO-SYS-MIB
OLD-CISCO-TCP-MIB
OLD-CISCO-TS-MIB
RFC1213-MIB
RMON-MIB
RMON2-MIB
SNMP-FRAMEWORK-MIB
SNMP-MPD-MIB
SNMP通知业务的MIB
SNMP-TARGET-MIB
的SNMPv2-MIB
TCP-MIB
UDP-MIB
|
|
有关支持的MIB的更新列表，请参阅cisco.com/go/mibs上的MIB定位器 。
|
|
标准
|
|
|
IEEE 802.1D生成树协议
IEEE 802.1p CoS优先级
IEEE 802.1Q VLAN
IEEE 802.1s
IEEE 802.1w
IEEE 802.1X
IEEE 802.1ab（LLDP）
蓝牙Ver 4.0
|
IEEE 802.3ad
IEEE 802.3af和IEEE 802.3at
IEEE 802.3ah（仅限100BASE-X单/多模光纤）
10BASE-T，100BASE-TX和1000BASE-T端口上的IEEE 802.3x全双工
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
|
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
RMON I和II标准
SNMP v1，v2c和v3
IEEE 802.3az
IEEE 802.3ae万兆以太网
IEEE 802.1ax
|
|
RFC合规性
|
|
|
RFC 768 - UDP
RFC 783 - TFTP
RFC 791 - IP
RFC 792 - ICMP
RFC 793 - TCP
RFC 826 - ARP
RFC 854 - Telnet
RFC 951 - 引导协议（BOOTP）
RFC 959 - FTP
RFC 1112 - IP组播和IGMP
RFC 1157 - SNMP v1
RFC 1166 - IP地址
|
RFC 1256 - Internet控制消息协议（ICMP）路由器发现
RFC 1305 - NTP
RFC 1492 - TACACS +
RFC 1493 - Bridge MIB
RFC 1542 - BOOTP扩展
RFC 1901 - SNMP v2C
RFC 1902-1907 - SNMP v2
RFC 1981 - 最大传输单元（MTU）路径发现IPv6
FRC 2068 - HTTP
RFC 2131 - DHCP
RFC 2138 - RADIUS
RFC 2233 - IF MIB v3
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保证
Cisco Catalyst 2960-L交换机具有增强的有限终身保修（E-LLW）。E-LLW提供与思科标准有限终身保修相同的条款，但增加了下一工作日交付的替换硬件（如果有），以及90天的8x5思科技术支持中心（TAC）支持。您的正式保修声明（包括适用于Cisco软件的保修）显示在Cisco产品随附的Cisco信息包中。我们建议您在使用前仔细查看特定产品随附的保修声明。
思科保留退还购买价格作为其专有保修补救措施的权利。有关保修条款的详细信息，请访问https://www.cisco.com/go/warranty并参阅表3.保修条款。
|
思科增强了有限终身硬件保修
|
|
设备覆盖
|
适用于所有Cisco Catalyst 2960-L系列交换机和2960-L智能管理型交换机。
|
|
保修期限
|
只要原始最终用户继续拥有或使用该产品。
|
|
寿命终止政策
|
如果产品制造中断，思科保修支持仅限于宣布停产后5年。
|
|
硬件更换
|
思科或其服务中心将采取商业上合理的措施，在可能的情况下，为下一工作日交付运送Cisco Catalyst 2960-L更换部件。否则，更换件将在收到RMA请求后的10个工作日内发货。实际交货时间可能因客户所在地而异。
|
|
生效日期
|
硬件保修从发货给客户之日开始（如果由思科经销商转售，则在思科原始发货后不超过90天）。
|
|
TAC支持
|
思科将在客户的本地工作时间内，每周工作8小时，每周工作5天，在最初购买的Cisco Catalyst 2960-L产品发货之日起最多90天内对设备级问题进行基本配置，诊断和故障排除。此支持不包括所考虑的特定设备之外的解决方案或网络级支持。
|
|
Cisco.com访问
|
保修仅允许访客访问Cisco.com。
|
许可
Cisco Catalyst 2960-L系列交换机支持基于术语的Cisco DNA Essentials许可证（Cisco DNA Essential）。表4列出了Cisco DNA Essentials支持的功能。表5列出了使用2960-L系列的Cisco DNA Essentials的订购信息。
使用智能帐户订购和管理许可证：使用思科智能软件管理器（SSM）创建智能帐户使您可以订购设备和许可包，还可以从集中式网站管理软件许可证。您可以设置Cisco SSM以接收每日电子邮件警报，并通知您要续订的即将到期的附加许可证。许可证有效期到期后，您可以续订附加许可证以继续使用它，也可以取消激活附加许可证，然后重新加载交换机以继续使用基本许可证功能。
表3. Cisco Catalyst Essentials for Cisco Catalyst 2960-L系列交换机支持的功能
|
类别
|
特征
|
|
零日网络启动自动化
|
思科网络即插即用应用程序
|
|
思科DNA中心
|
发现，库存，拓扑，软件映像管理
|
|
网络监控
|
设备360
|
软件政策
具有增强版Cisco IOS LAN Lite软件功能集的客户提供维护更新和错误修复，旨在维护软件与已发布的规范，发行说明和行业标准的合规性，只要原始最终用户继续拥有或使用该产品或从该产品的销售终止日期起最多1年，以较早者为准。
本政策取代之前的任何保修或软件声明，如有更改，恕不另行通知。
技术支持和服务
表4描述了可用的技术服务。
表4. Cisco Catalyst 2960-L交换机可用的技术服务
|
技术服务
|
|
思科智能网络全面服务™服务
● 全天候访问Cisco TAC
● 不受限制地访问广泛的Cisco.com知识库和工具
● 下一工作日，8x5x4,24x7x4或24x7x2高级硬件更换和现场部件更换和安装 1
● 许可功能集 2中正在进行的操作系统软件更新
● 在启用Smart Call Home的设备上进行主动诊断和实时警报
|
|
思科智能基础服务
●可提供 下一工作日提前硬件更换
● 在工作时间访问SMB TAC（访问级别因地区而异）
● 访问Cisco.com SMB知识库
● 通过Smart Foundation Portal提供在线技术资源
● 操作系统软件错误修复和补丁
|
|
思科智能关怀服务
● 网络级覆盖，满足中小型企业的需求
● 主动健康检查和定期评估思科网络基础，语音和安全技术
● 通过Smart Net Total Care门户为符合条件的思科硬件和软件提供技术支持
● 思科操作系统和应用软件更新和升级 2
●提供 下一工作日提前硬件更换，提供24x7x4选项 1
|
|
思科SP基础服务
● 全天候访问Cisco TAC
●已 注册访问Cisco.com
● 下一工作日，8x5x4,24x7x4和24x7x2高级硬件更换; 返回工厂选项 1
● 正在进行的操作系统软件更新 2
|
|
思科专注的技术支持服务
提供三种级别的高级，高触摸服务：
● 思科高接触操作管理服务
● 思科高接触技术支持服务
● 思科高接触工程服务
所有网络设备都需要有效的Cisco Smart Net Total Care或SP Base合同。
|
1提供各种服务级别组合的高级硬件更换服务。例如，8x5xNBD表示在标准的8小时工作日，即每周5天（相关地区内普遍接受的工作日）期间发货，并提供下一工作日（NBD）。如果没有NBD，则提供当日送货服务。限制适用; 有关详细信息，请查看相应的服务说明。
2思科操作系统更新包括以下内容：许可功能集中的维护版本，次要更新和主要更新。
饰品
表5描述了可用的附件。
表5. Cisco Catalyst 2960-L交换机附件
|
零件号
|
描述
|
兼容性
|
|
CAB-CONSOLE-RJ45
|
控制台电缆6英尺RJ-45
|
所有型号
|
|
CAB-CONSOLE-USB
|
控制台电缆6英尺，带USB A型和mini-B连接器
|
所有型号
|
|
PWR-CLP
|
电力电缆限制夹
|
所有型号
|
|
RCKMNT-1RU-2KX
|
1RU机架安装套件，适用于2960-X，2960-XR和2960-L
|
仅限24端口和48端口型号
|
|
RCKMNT-REC-2KX
|
嵌入式1RU机架式适用于2960X，2960-XR和2960-L
|
仅限24端口和48端口型号
|
|
CMPCT-MGNT盘
|
磁性安装托盘，适用于3560-CX，2960-CX和2960-L紧凑型交换机
|
仅限8端口和16端口型号
|
|
CMPCT-CBLE-GRD
|
适用于3560-CX，2960-CX和2960-L紧凑型交换机的Cable Guard
|
仅限8端口和16端口型号
|
|
CMPCT-DIN-MNT
|
DIN导轨安装，适用于3560-CX，2960-CX和2960-L紧凑型交换机
|
仅限8端口和16端口型号
|
订购信息
表6列出了Cisco Catalyst 2960-L交换机的订购信息。要下订单，请访问思科订购主页：https：//www.cisco.com/en/US/ordering/or13/or8/order_customer_help_how_to_order_listing.html。
表6. Cisco Catalyst 2960-L系列交换机订购信息
|
产品编号
|
描述
|
|
Cisco Catalyst 2960-L交换机具有2x 1G SFP上行链路
|
|
WS-C2960L-8TS-LL
|
8端口10/100/1000以太网端口，2 x 1G SFP
|
|
WS-C2960L-8PS-LL
|
8端口10/100/1000以太网PoE +端口，2 x 1G SFP
|
|
WS-C2960L-16TS-LL
|
16端口10/100/1000以太网端口，2 x 1G SFP
|
|
WS-C2960L-16PS-LL
|
16端口10/100/1000以太网PoE +端口，2 x 1G SFP
|
|
Cisco Catalyst 2960-L交换机具有4x 1G SFP上行链路
|
|
WS-C2960L-24TS-LL
|
24端口10/100/1000以太网端口，4 x 1G SFP
|
|
WS-C2960L-24PS-LL
|
24端口10/100/1000以太网PoE +端口，4 x 1G SFP
|
|
WS-C2960L-48TS-LL
|
48端口10/100/1000以太网端口，4 x 1G SFP
|
|
WS-C2960L-48PS-LL
|
48端口10/100/1000以太网PoE +端口，4 x 1G SFP
|
|
Cisco Catalyst 2960-L交换机具有4x 10G SFP +上行链路
|
|
WS-C2960L-24TQ-LL
|
24端口10/100/1000以太网端口，4 x 10G SFP +
|
|
WS-C2960L-24PQ-LL
|
24端口10/100/1000以太网PoE +端口，4 x 10G SFP +
|
|
WS-C2960L-48TQ-LL
|
48端口10/100/1000以太网端口，4 x 10G SFP +
|
|
WS-C2960L-48PQ-LL
|
48端口10/100/1000以太网PoE +端口，4 x 10G SFP +
|
表7. Cisco Catalyst 2960-L智能管理型交换机订购信息
|
产品编号
|
描述
|
|
具有2x 1G SFP上行链路的Cisco Catalyst 2960-L智能管理型交换机
|
|
WS-C2960L-SM-8TS
|
8端口10/100/1000以太网端口，2 x 1G SFP
|
|
WS-C2960L-SM-8PS
|
8端口10/100/1000以太网PoE +端口，2 x 1G SFP
|
|
WS-C2960L-SM-16TS
|
16端口10/100/1000以太网端口，2 x 1G SFP
|
|
WS-C2960L-SM-16PS
|
16端口10/100/1000以太网PoE +端口，2 x 1G SFP
|
|
具有4x 1G SFP上行链路的Cisco Catalyst 2960-L智能管理型交换机
|
|
WS-C2960L-SM-24TS
|
24端口10/100/1000以太网端口，4 x 1G SFP
|
|
WS-C2960L-SM-24PS
|
24端口10/100/1000以太网PoE +端口，4 x 1G SFP
|
|
WS-C2960L-SM-48TS
|
48端口10/100/1000以太网端口，4 x 1G SFP
|
|
WS-C2960L-SM-48PS
|
48端口10/100/1000以太网PoE +端口，4 x 1G SFP
|
|
Cisco Catalyst 2960-L智能管理型交换机，具有4x 10G SFP +上行链路
|
|
WS-C2960L-SM-24TQ
|
24端口10/100/1000以太网端口，4 x 10G SFP +
|
|
WS-C2960L-SM-24PQ
|
24端口10/100/1000以太网PoE +端口，4 x 10G SFP +
|
|
WS-C2960L-SM-48TQ
|
48端口10/100/1000以太网端口，4 x 10G SFP +
|
|
WS-C2960L-SM-48PQ
|
48端口10/100/1000以太网PoE +端口，4 x 10G SFP +
|
表8. Cisco Catalyst 2960-L系列上Cisco DNA Essentials许可证的产品ID
|
端口
|
产品编号
|
描述
|
|
8
|
C2960L-DNA-E-8 =
|
C2960L Cisco DNA Essentials，8端口术语许可证
|
|
C2960L-DNA-E-8-3Y
|
C2960L Cisco DNA Essentials，8端口，3年期许可
|
|
C2960L-DNA-E-8-5Y
|
C2960L Cisco DNA Essentials，8端口，5年期许可证
|
|
C2960L-DNA-E-8-7Y
|
C2960L Cisco DNA Essentials，8端口，7年期许可证
|
|
16
|
C2960L-DNA-E-16 =
|
C2960L Cisco DNA Essentials，16端口术语许可证
|
|
C2960L-DNA-E-16-3Y
|
C2960L Cisco DNA Essentials，16端口，3年期许可证
|
|
C2960L-DNA-E-16-5Y
|
C2960L Cisco DNA Essentials，16端口，5年期许可证
|
|
C2960L-DNA-E-16-7Y
|
C2960L Cisco DNA Essentials，16端口，7年期许可证
|
|
24
|
C2960L-DNA-E-24 =
|
C2960L Cisco DNA Essentials，24端口术语许可证
|
|
C2960L-DNA-E-24-3Y
|
C2960L Cisco DNA Essentials，24端口，3年期许可证
|
|
C2960L-DNA-E-24-5Y
|
C2960L Cisco DNA Essentials，24端口，5年期许可证
|
|
C2960L-DNA-E-24-7Y
|
C2960L Cisco DNA Essentials，24端口，7年期许可证
|
|
48
|
C2960L-DNA-E-48 =
|
C2960L Cisco DNA Essentials，48端口术语许可证
|
|
C2960L-DNA-E-48-3Y
|
C2960L Cisco DNA Essentials，48端口，3年期限许可
|
|
C2960L-DNA-E-48-5Y
|
C2960L Cisco DNA Essentials，48端口，5年期许可证
|
|
C2960L-DNA-E-48-7Y
|
C2960X Cisco DNA Essentials，48端口，7年期许可证
|
