产品概述
思科®Catalyst® 2960-X和2960-XR系列交换机是固定配置，可堆叠千兆以太网交换机提供用于校园和分支应用的企业级的访问（图1）。他们经营上的Cisco IOS ®软件和支持简单的设备管理以及网络管理。Cisco Catalyst 2960-X和2960-XR系列提供简单的设备入门，配置，监控和故障排除。这些完全管理的交换机可提供先进的第2层和第3层功能以及可选的以太网供电（PoE +）电源。它们旨在简化操作，降低总体拥有成本，通过智能服务实现可扩展，安全和节能的业务运营。这些交换机可提供增强的应用程序可见性，网络可靠性和网络弹性。

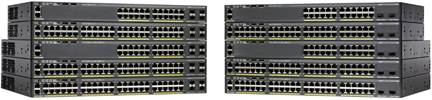

图1。
Cisco Catalyst 2960-X系列交换机
产品亮点
Cisco Catalyst 2960-X和2960-XR系列交换机具有以下特点：
● 24或48千兆以太网端口，具有线速转发性能
● 4个固定1千兆以太网小型可插拔（SFP）上行链路或2个固定10千兆以太网SFP +上行链路
● PoE +支持，功耗预算高达740W，永久PoE
● Cisco IOS LAN Base [1]或LAN Lite 1和Cisco IOS IP Lite [2]
● 具有Web UI的设备管理，通过蓝牙进行无线访问，命令行界面（CLI），简单网络管理协议（SNMP）以及RJ-45或USB控制台访问
● 使用CiscoPrime®，Cisco Network即插即用和Cisco DNA Center进行网络管理
● 使用FlexStack-Plus和FlexStack-Extended进行堆叠
● 具有路由访问（开放最短路径优先[OSPF]），静态路由和路由信息协议（RIP）的第3层功能
● 使用域名系统作为权威来源（DNS-AS）和完整（灵活）NetFlow的可见性
● 802.1X，串行端口分析器（SPAN）和网桥协议数据单元（BPDU）Guard的安全性
● 具有更高平均故障间隔时间（MTBF）和增强的有限终身保修
（E-LLW）的可靠性
● 可选双现场可更换电源2的弹性
电源
Cisco Catalyst 2960-X系列交换机支持外部冗余电源选项。这些交换机配有一个固定电源和一个外部冗余电源选件（Cisco冗余电源系统[RPS] 2300）。
Cisco Catalyst 2960-XR系列交换机支持双冗余电源。默认情况下，这些交换机随附一个电源。第二个电源可以在订购交换机时购买，也可以作为备用电源购买。这些电源具有内置风扇以提供冷却（图2）。

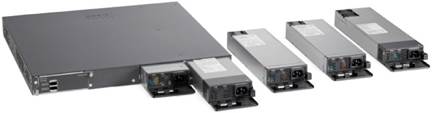

图2。
Cisco Catalyst 2960-XR系列电源
表1显示了2960-XR系列交换机中可用的不同电源和可用的PoE电源。表2列出了Cisco Catalyst 2960-X和2960-XR系列的PoE和PoE +电源容量。表3给出了具有不同电源组合的2960-XR系列的可用PoE和交换机电源。
表1. Cisco Catalyst 2960-XR系列默认电源配置
|
产品编号
|
默认电源
|
可用的PoE电源
|
|
WS-C2960XR-24TS-I
WS-C2960XR-48TS-I
WS-C2960XR-24TD-I
WS-C2960XR-48TD-I
|
PWR-C2-250WAC
|
-
|
|
WS-C2960XR-24PD-I
WS-C2960XR-48LPD-I
WS-C2960XR-24PS-I
WS-C2960XR-48LPS-I
|
PWR-C2-640WAC
|
370W
|
|
WS-C2960XR-48FPD-I
WS-C2960XR-48FPS-I
|
PWR-C2-1025WAC
|
740W
|
表2. Cisco Catalyst 2960-X和2960-XR系列PoE和PoE +电源容量
|
模型
|
PoE +（IEEE 802.3at）端口的最大数量*
|
PoE（IEEE 802.3af）端口的最大数量*
|
可用的PoE电源（单个PS源）
|
|
Cisco Catalyst 2960X-48FPD-L
|
24个端口，最高30W
|
48端口高达15.4W
|
740W
|
|
Cisco Catalyst 2960X-48LPD-L
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960X-24PD-L
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960X-48FPS-L
|
24个端口，最高30W
|
48端口高达15.4W
|
740W
|
|
Cisco Catalyst 2960X-48LPS-L
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960X-24PS-L
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960X-24PSQ-L
|
3个端口高达30W
|
7个端口高达15.4W
|
110W
|
|
Cisco Catalyst 2960XR-48FPD-I
|
24个端口，最高30W
|
48端口高达15.4W
|
740W
|
|
Cisco Catalyst 2960XR-48LPD-I
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960XR-24PD-I
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960XR-48FPS-I
|
24个端口，最高30W
|
48端口高达15.4W
|
740W
|
|
Cisco Catalyst 2960XR-48LPS-I
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
|
Cisco Catalyst 2960XR-24PS-I
|
12个端口高达30W
|
24端口高达15.4W
|
370W
|
*智能电源管理允许跨所有端口灵活分配电源。
表3. Cisco Catalyst 2960-XR系列具有不同电源组合的PoE和交换机电源功能
|
主电源
|
二次电源
|
PoE +的可用功率
|
切换电源冗余
|
一个PS发生故障时可用的PoE功率
|
|
PWR-C2-250WAC
|
-
|
-
|
没有
|
-
|
|
PWR-C2-250WAC
|
PWR-C2-250WAC
|
-
|
是
|
-
|
|
PWR-C2-640WAC
|
-
|
370W
|
没有
|
-
|
|
PWR-C2-640WAC
|
PWR-C2-640WAC
|
370W
|
是
|
370W
|
|
PWR-C2-1025WAC
|
-
|
740W
|
没有
|
-
|
|
PWR-C2-1025WAC
|
PWR-C2-1025WAC
|
740W
|
是
|
740W
|
交换机型号和配置
Cisco Catalyst 2960-X系列交换机包含一个固定电源，可与Cisco IOS LAN Base或LAN Lite功能集一起使用。Cisco Catalyst 2960-XR系列交换机包括可现场更换的模块化电源，可以容纳第二个电源。2960-XR系列仅适用于Cisco IOS IP Lite功能集。表4和表5分别列出了2960-X和2960-XR系列的配置。
表4. Cisco Catalyst 2960-X系列配置
|
模型
|
10/100/1000以太网端口
|
上行接口
|
Cisco IOS软件映像
|
可用的PoE电源
|
FlexStack-Plus和FlexStack-Extended功能
|
|
Cisco Catalyst 2960X-48FPD-L
|
48
|
2 SFP +
|
LAN Base
|
740W
|
是
|
|
Cisco Catalyst 2960X-48LPD-L
|
48
|
2 SFP +
|
LAN Base
|
370W
|
是
|
|
Cisco Catalyst 2960X-24PD-L
|
24
|
2 SFP +
|
LAN Base
|
370W
|
是
|
|
Cisco Catalyst 2960X-48TD-L
|
48
|
2 SFP +
|
LAN Base
|
-
|
是
|
|
Cisco Catalyst 2960X-24TD-L
|
24
|
2 SFP +
|
LAN Base
|
-
|
是
|
|
Cisco Catalyst 2960X-48FPS-L
|
48
|
4 SFP
|
LAN Base
|
740W
|
是
|
|
Cisco Catalyst 2960X-48LPS-L
|
48
|
4 SFP
|
LAN Base
|
370W
|
是
|
|
Cisco Catalyst 2960X-24PS-L
|
24
|
4 SFP
|
LAN Base
|
370W
|
是
|
|
Cisco Catalyst 2960X-24PSQ-L
|
24（8 PoE）
|
2 SFP，2 10/100 / 1000BT
|
LAN Base
|
110W
|
-
|
|
Cisco Catalyst 2960X-48TS-L
|
48
|
4 SFP
|
LAN Base
|
-
|
是
|
|
Cisco Catalyst 2960X-24TS-L
|
24
|
4 SFP
|
LAN Base
|
-
|
是
|
|
Cisco Catalyst 2960X-48TS-LL
|
48
|
2 SFP
|
LAN Lite
|
-
|
-
|
|
Cisco Catalyst 2960X-24TS-LL
|
24
|
2 SFP
|
LAN Lite
|
-
|
-
|
表5. Cisco Catalyst 2960-XR系列配置
|
模型
|
10/100/1000以太网端口
|
上行接口
|
Cisco IOS软件映像
|
可用的PoE电源
|
电源
|
FlexStack-Plus和FlexStack-Extended功能
|
|
Cisco Catalyst 2960XR-48FPD-I
|
48
|
2 SFP +
|
IP Lite
|
740W
|
1025WAC
|
是
|
|
Cisco Catalyst 2960XR-48LPD-I
|
48
|
2 SFP +
|
IP Lite
|
370W
|
640WAC
|
是
|
|
Cisco Catalyst 2960XR-24PD-I
|
24
|
2 SFP +
|
IP Lite
|
370W
|
640WAC
|
是
|
|
Cisco Catalyst 2960XR-48TD-I
|
48
|
2 SFP +
|
IP Lite
|
-
|
250WAC
|
是
|
|
Cisco Catalyst 2960XR-24TD-I
|
24
|
2 SFP +
|
IP Lite
|
-
|
250WAC
|
是
|
|
Cisco Catalyst 2960XR-48FPS-I
|
48
|
4 SFP
|
IP Lite
|
740W
|
1025WAC
|
是
|
|
Cisco Catalyst 2960XR-48LPS-I
|
48
|
4 SFP
|
IP Lite
|
370W
|
640WAC
|
是
|
|
Cisco Catalyst 2960XR-24PS-I
|
24
|
4 SFP
|
IP Lite
|
370W
|
640WAC
|
是
|
|
Cisco Catalyst 2960XR-48TS-I
|
48
|
4 SFP
|
IP Lite
|
-
|
250WAC
|
是
|
|
Cisco Catalyst 2960XR-24TS-I
|
24
|
4 SFP
|
IP Lite
|
-
|
250WAC
|
是
|
软件
所有Cisco Catalyst 2960-X和2960-XR系列交换机都为所有SKU使用单个通用Cisco IOS软件映像。根据交换机型号，Cisco IOS映像会自动配置LAN Lite，LAN Base或IP Lite功能集。
请注意，每个交换机型号都与特定的功能级别相关联; LAN Lite无法升级到LAN Base，并且LAN Base无法升级到IP Lite。
有关LAN Lite，LAN Base和IP Lite功能集中包含的功能的详细信息，请参阅Cisco Feature Navigator：https：//tools.cisco.com/ITDIT/CFN/jsp/index.jsp。
交换机管理
Cisco Catalyst 2960-X和2960-XR系列交换机支持以下设备管理功能：
● 通过Cisco Configuration Professional的Web UI。Configuration Professional提供了用于零日配置的用户界面，可以轻松启动交换机。Configuration Professional还具有直观的仪表板，用于配置，监控和排除交换机故障（图3）。有关Cisco Configuration Professional的更多信息，请参阅：https：//www.cisco.com/c/en/us/products/cloud-systems-management/configuration-professional/index.html?dtid=osscdc000283。

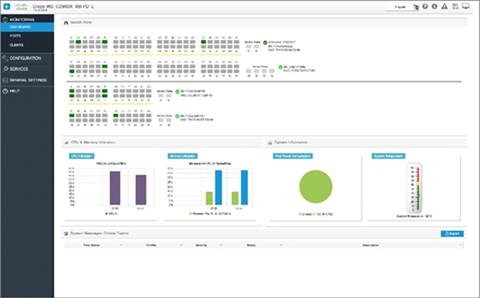

图3。
适用于Cisco Catalyst 2960-X和2960-XR系列的Cisco Configuration Professional Web UI
● 蓝牙无线接入。这些交换机支持外部蓝牙适配器，可插入交换机的USB端口，并允许与外部笔记本电脑和平板电脑进行基于蓝牙的RF连接（图4）。笔记本电脑和平板电脑可以通过蓝牙使用Telnet或Secure Shell（SSH）客户端访问交换机CLI。可以使用浏览器通过蓝牙访问GUI。

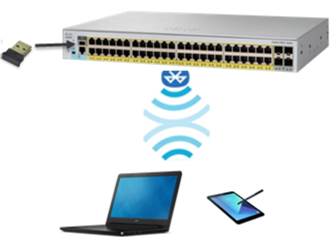

图4。
使用蓝牙进行无线交换机访问
网络管理
Cisco Catalyst 2960-X和2960-XR系列交换机为详细配置和管理提供了卓越的CLI。这些交换机还受到全系列思科网络管理解决方案的支持。
● Cisco Catalyst 2960-X和2960-XR系列交换机上的Cisco DNA Center为企业网络客户提供简单的Web用户界面，实现零日即插即用，交换机发现和管理，拓扑可视化和软件映像管理。有关Cisco DNA Center功能的详细信息，请访问dnac.cisco.com。
● 使用思科应用策略基础架构企业模块（APIC-EM）和Cisco Catalyst 2960-X和2960-XR系列交换机上的思科DNA中心支持思科网络即插即用。这为企业网络客户提供了一种简单，安全，统一且集成的产品，可以简化新的分支机构或园区设备的部署，或者为具有接近零接触部署体验的现有网络提供更新。有关基于APIC-EM的即插即用功能的详细信息，请参阅思科网络即插即用。
Cisco Prime基础设施提供全面的网络生命周期管理，包括广泛的易用功能库，可自动管理思科网络的初始和日常管理。Cisco Prime技术将硬件和软件平台专业知识和运营经验集成到一套功能强大的工作流驱动配置，监控，故障排除，报告和管理工具中。有关Cisco Prime的详细信息，请访问https://www.cisco.com/c/en/us/products/cloud-systems-management/prime.html。
必须购买许可证才能使用Cisco Prime基础设施，思科网络即插即用或思科DNA中心网络管理解决方案。
堆栈
Cisco FlexStack-Plus通过可选的FlexStack-Plus模块提供最多八个Cisco Catalyst 2960-X或2960-XR系列交换机的堆叠（图5）。
FlexStack-Plus模块可热插拔，可添加到任何带有FlexStack-Plus插槽的Cisco Catalyst 2960-X或2960-XR系列交换机。连接到堆栈的交换机将自动升级到堆栈的Cisco IOS软件版本，并透明地加入堆栈，无需额外干预。
为了提供投资保护，FlexStack-Plus向后兼容FlexStack。配备FlexStack-Plus模块的Cisco Catalyst 2960-X LAN Base交换机可以与配备FlexStack模块的Cisco Catalyst 2960-S和2960-SF LAN Base交换机堆叠在一起（参见表6）。表7列出了FlexStack与各种软件映像的可伸缩性和性能。
表6. FlexStack和FlexStack-Plus支持的组合
|
堆叠成员
|
2960-XR IP Lite
|
2960-X LAN Base
|
2960-S / SF LAN Base
|
|
2960-XR IP Lite
|
是
|
-
|
-
|
|
2960-X LAN Base
|
-
|
是
|
是
|
|
2960-S或2960-SF LAN Base
|
-
|
是
|
是
|
表7. FlexStack-Plus可扩展性和性能
|
堆叠成员
|
堆栈带宽
|
堆栈限制
|
Cisco IOS功能集
|
|
2960-XR IP Lite
|
80 Gbps
|
8
|
IP Lite
|
|
2960-X LAN Base
|
80 Gbps
|
8
|
LAN Base
|
|
2960-X LAN Base与
2960-S / SF LAN Base 混合使用
|
40 Gbps
|
4
|
LAN Base
|

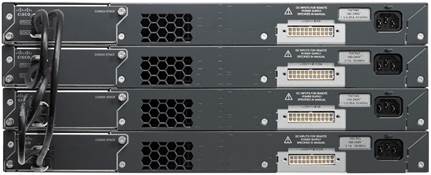

图5。
Cisco FlexStack-Plus交换机堆栈
Cisco FlexStack-Extended支持远程布线盒堆叠选项（从地板到地板）。它允许最多八个Cisco Catalyst 2960-X或2960-XR系列交换机的后面板堆叠。FlexStack-Extended可以添加到带有背板堆叠插槽的Cisco Catalyst 2960-X或2960-XR系列交换机。表8列出了FlexStack-Extended支持的交换机组合，表9列出了各种软件映像的可扩展性和性能。Cisco IOS 15.2（6）E或更高版本支持FlexStack-Extended，并提供两种模块配置：光纤模块和混合模块。
混合模块具有铜端口，可实现跨本地交换机堆栈的短距离连接（图6）。它通过铜端口提供投资保护和与FlexStack-Plus的兼容性，而SFP +端口支持距离堆叠。光纤模块有两个SFP +端口，支持长距离布线柜堆叠（图7）。
有关收发器和电缆与FlexStack-Extended兼容性的信息，请参阅表18。
Cisco FlexStack-Plus，FlexStack-Extended和Cisco IOS软件提供真正的堆叠，堆叠中的所有交换机都充当单个交换机单元。FlexStack-Plus和FlexStack-Extended为交换机管理提供统一的数据平面，统一配置和单个IP地址。真正堆叠的优势包括通过简化管理以及包括EtherChannel，SPAN和Flex Links在内的跨堆栈功能，降低总体拥有成本和提高可用性。
表8. FlexStack-Extended支持的组合
|
堆叠成员
|
2960-XR IP Lite
|
2960-X LAN Base
|
|
2960-XR IP Lite
|
是
|
-
|
|
2960-X LAN Base
|
-
|
是
|
表9. FlexStack-Extended可伸缩性和性能
|
堆叠成员
|
堆栈带宽
|
堆栈限制
|
Cisco IOS功能集
|
|
2960-XR IP Lite
|
40 Gbps
|
8
|
IP Lite
|
|
2960-X LAN Base
|
40 Gbps
|
8
|
LAN Base
|
图6。
Cisco FlexStack-Extended：混合模块
图7。
Cisco FlexStack-Extended：光纤模块
应用可见性和控制（AVC）
Cisco Catalyst 2960-X和2960-XR系列交换机均支持完整（灵活）NetFlow和NetFlow Lite，从而使IT团队能够了解其网络上的流量组合，并通过捕获和记录特定数据包流来识别异常情况。NetFlow Lite支持灵活的流量采样，并以NetFlow版本9格式导出流量数据，以便在各种思科和第三方收集器上进行分析。
NetFlow Lite包含在所有2960-X和2960-XR系列LAN Base和IP Lite型号中。
灵活的NetFlow是流量可视性技术的下一代产品，可以优化网络基础架构，降低运营成本，并通过提高灵活性和可扩展性来改进容量规划和安全事件检测。Cisco Catalyst 2960-X和2960-XR系列交换机在硬件中最多可支持8000个流条目。
所有2960-X和2960-XR系列交换机都包含完整（灵活）NetFlow，每个交换机需要Cisco ONE ™ Foundation许可证或每个交换机需要Cisco DNA Essentials许可证。
域名系统作为权威源（DNS-AS）功能（带有DNS-AS的AVC）提供了一种集中的方法来控制组织中可信网络流量的识别和分类。它通过使用存储在对所讨论的域具有权威性的DNS服务器中的网络元数据来识别应用程序，并通过模块化服务质量（QoS）CLI（MQC）来对相应的流量进行分类并应用适当的策略来实现此目的。
DNS-AS包含在所有Cisco Catalyst 2960-X和2960-XR系列交换机上，每个交换机需要Cisco ONE Foundation许可证或每个交换机需要Cisco DNA Essentials许可证。
第3层功能
思科硬件架构在Cisco Catalyst 2960-X和2960-XR系列交换机中提供以下高性能IP路由功能：
●支持 高级IP单播路由协议（路由访问OSPF），用于负载平衡和构建可扩展LAN。硬件支持IPv6路由（OSPFv3）以获得最佳性能。
● 支持IP组播的协议无关组播（PIM），包括PIM稀疏模式（PIM SM），PIM密集模式（PIM-DM），PIM稀疏密集模式和源特定组播（SSM）。
● 基于策略的路由（PBR）允许通过促进流重定向实现卓越的控制，无论配置的路由协议如何（对于IPv4和IPv6）。
● 网络路由应用支持IP单播路由协议（静态和RIPv1和v2）。
此外，思科硬件架构在Cisco Catalyst 2960-XR系列交换机中提供以下高性能IP路由功能：
● 网络路由应用支持IP单播路由协议（RIPng和增强型内部网关路由协议[EIGRP]存根）。
●支持 EIGRPv3 Stub和PIMv6 Stub作为IPv6路由套件的一部分。
● 等价路由有助于在堆栈中实现第3层负载平衡和冗余。
● 热备份路由协议（HSRP）和虚拟路由器冗余协议（VRRP）为路由链路提供动态负载平衡和故障转移。
智能PoE +
IEEE 802.3af标准的PoE和802.3at的PoE +（高达30W每端口）都支持的Cisco Catalyst 2960-X和2960-XR系列交换机为较低的部署，结合了思科IP电话的总拥有成本，思科的Aironet ®无线接入点或其他符合标准的PoE和PoE +终端设备。PoE无需为支持PoE的设备提供墙上电源，并且消除了添加电缆和电路的成本，否则这些电缆和电路将成为IP电话和WLAN部署所必需的。Cisco Catalyst 2960-X和2960-XR系列PoE功率分配是动态的，功率映射最高可扩展至740W的PoE +功率。
Cisco Catalyst 2960-X和2960-XR系列支持永久PoE。使用Perpetual PoE，在交换机重新加载期间保持PoE +电源。这对于诸如医疗设备和物联网（IoT）端点（例如PoE供电的灯）之类的关键端点非常重要，因此在交换机重启期间不会出现中断。
特点和好处
网络安全
Cisco Catalyst 2960-X和2960-XR系列交换机提供一系列安全功能，以限制对网络的访问并减轻威胁，包括：
● 基于MAC的VLAN分配，允许不同的用户在不同的VLAN上进行身份验证。此功能使每个用户可以在同一界面上拥有不同的数据VLAN。
● 思科TrustSec的®，它使用安全组交换协议（SXP），以简化安全性和策略执行整个网络。有关Cisco TrustSec安全解决方案的更多信息，请访问https://www.cisco.com/c/en/us/solutions/enterprise-networks/trustsec/index.html。
● 全面的802.1X功能，用于控制对网络的访问，包括灵活身份验证，802.1X监控模式和RADIUS授权更改。
● IPv6 First-Hop Security增强了第2层和第3层网络接入，增强了IPv6设备，尤其是BYOD设备。它可以防止恶意路由器广告，地址欺骗，虚假动态主机配置协议（DHCP）回复以及IPv6技术引入的其他风险。
● 设备传感器和设备分类器，支持无缝的多功能设备配置文件，包括BYOD设备。它们还使思科身份服务引擎（ISE）能够配置基于身份的安全策略。2960-X和2960-XR系列交换机均提供此功能。
● Cisco Trust Anchor技术，通过验证Cisco IOS软件映像的真实性，可以为2960-X和2960-XR系列的所有型号轻松分发单个通用映像。此技术允许交换机在启动时通过验证签名，验证受管理的可信资产以及验证许可证来执行Cisco IOS完整性检查。
● Cisco威胁防御功能，包括端口安全，动态ARP检测（DAI）和IP Source Guard。
● 专用VLAN，通过在第2层隔离流量来限制公共网段中主机之间的流量，将广播网段转换为非广播多路径接入网段。2960-X和2960-XR系列均支持此功能，并且可在LAN Base和IP Lite功能集中使用。
◦ 专用VLAN边缘，用于在交换机端口之间提供安全性和隔离，这有助于确保用户无法窥探其他用户的流量。
● 单播反向路径转发（uRPF），通过丢弃缺少可验证IP源地址的IP数据包，帮助缓解由于将格式错误或伪造（欺骗）的IP源地址引入网络而导致的问题。此功能仅在IP Lite功能集中可用。
● 多域身份验证，允许IP电话和PC在同一交换机端口上进行身份验证，同时放置在适当的语音和数据VLAN上。
● 用于IPv6和IPv4的访问控制列表（ACL），用于安全性和QoS ACL元素（ACE）。
◦ 所有VLAN上的VLAN ACL，以防止未经授权的数据流在VLAN内桥接。
◦ 路由器ACL，用于在路由接口上为控制平面和数据平面流量定义安全策略。可以应用IPv6 ACL来过滤IPv6流量。
◦ 第2层接口的基于端口的ACL，允许在各个交换机端口上应用安全策略。
◦可 下载的ACL（dACL），用于在802.1X身份验证期间从RADIUS服务器下载ACL。
● SSH，Kerberos和SNMPv3，通过在Telnet和SNMP会话期间加密管理员流量来提供网络安全性。由于美国的出口限制，SSH，Kerberos和SNMPv3的加密版本需要特殊的加密软件映像。
● SPAN，具有双向数据支持，允许思科入侵检测系统（IDS）在检测到入侵者时采取措施。
● TACACS +和RADIUS认证，便于集中控制交换机，限制未授权用户改变配置。
● MAC地址通知，通知管理员有关添加到网络或从网络中删除的用户的信息。
● 控制台访问的多级安全性，防止未经授权的用户更改交换机配置。
● BPDU Guard在收到BPDU时关闭生成树端口快速启用的接口，以避免意外的拓扑环路。
● 生成树根保护（STRG），以防止不在网络管理员控制下的边缘设备成为生成树协议（STP）根节点。
● Internet组管理协议（IGMP）过滤，通过过滤非订阅者并限制每个端口可用的并发多播流数量来提供多播身份验证。
● 通过实施VLAN成员策略服务器客户端功能进行动态VLAN分配，以便灵活地将端口分配给VLAN。动态VLAN有助于快速分配IP地址。
● 思科身份服务引擎（ISE）支持，使2960-XR系列交换机能够为所有连接的设备提供安全管理。
增强的QoS
Cisco Catalyst 2960-X和2960-XR系列交换机提供智能流量管理，可确保一切顺利进行。灵活的标记，分类和调度机制为数据，语音和视频流量提供卓越的性能，所有这些都以线速进行。主要QoS功能包括：
● 每个端口最多8个出口队列和严格的优先级排队，以便在所有其他流量之前为最高优先级的数据包提供服务。
● 形状循环（SRR）调度和加权尾部丢弃（WTD）拥塞避免。
● 基于流量的速率限制，每个端口最多256个聚合或单个警察。
● 802.1p服务等级（CoS）和差分服务代码点（DSCP）分类，按源和目标IP地址，MAC地址或第4层TCP / UDP端口号按每个数据包进行标记和重新分类。
● 跨堆栈QoS，允许在2960-X和2960-XR系列交换机的堆栈中配置QoS。
● 思科承诺信息速率（CIR）功能，以低至8 Kbps的增量提供带宽。
● 使用QoS ACL（IP ACL或MAC ACL），类映射和策略映射，根据源和目标IP地址，源和目标MAC地址，第4层TCP / UDP信息或这些字段的任意组合进行速率限制。
可扩展性
LAN Base和IP Lite许可证的交换数据库管理器（SDM）模板允许管理员根据特定于部署的要求（包括MAC，路由，安全性和QoS）自动优化所需功能的三元内容可寻址内存（TCAM）分配可伸缩性数字，取决于交换机中使用的模板类型。
。
表10列出了2960-X系列上LAN Lite和LAN Base许可证的可扩展性。表11列出了2960-XR系列上IP Lite许可证的可扩展性。
表10. Cisco Catalyst 2960-X系列LAN Lite和LAN Base可扩展性
|
条目
|
LAN Lite（默认）
|
LAN Base（默认）
|
|
单播MAC地址
|
16000
|
16000
|
|
ARP条目
|
8000
|
8000
|
|
IPv4单播直达路由
|
320
|
2000
|
|
IPv4单播间接路由
|
32
|
1000
|
|
IPv6单播直达路由
|
256
|
2000
|
|
IPv6单播间接路由
|
0
|
1000
|
|
IPv4组播路由和IGMP组
|
1000
|
1000
|
|
IPv6组播组
|
1000
|
1000
|
|
IPv4 QoS ACE
|
384
|
500
|
|
IPv6 QoS ACE
|
256
|
500
|
|
IPv4安全ACE
|
256
|
600
|
|
IPv6安全ACE
|
256
|
600
|
表11. Cisco Catalyst 2960-XR系列IP Lite可扩展性
|
资源
|
默认（IP Lite）
|
VLAN（IP Lite）
|
IPv4（IP Lite）
|
|
单播MAC地址
|
16000
|
32000
|
16000
|
|
IPv4单播直达路由
|
4000
|
250
|
16000
|
|
IPv4单播间接路由
|
1250
|
250
|
8000
|
|
IPv6单播直达路由
|
4000
|
250
|
0
|
|
IPv6单播间接路由
|
1250
|
250
|
0
|
|
IPv4组播路由和IGMP组
|
1000
|
1000
|
1000
|
|
IPv6组播组
|
1000
|
1000
|
0
|
|
IPv4 QoS ACE
|
500
|
500
|
500
|
|
IPv6 QoS ACE
|
250
|
500
|
0
|
|
IPv4安全ACE
|
1000
|
1000
|
875
|
|
IPv6安全ACE
|
500
|
500
|
0
|
|
基于IPv4策略的路由ACE
|
500
|
0
|
375
|
冗余和弹性
Cisco Catalyst 2960-X和2960-XR系列交换机提供多种冗余和弹性功能，可防止中断并帮助确保网络保持可用：
● 跨堆栈EtherChannel可以跨堆栈的不同成员配置Cisco EtherChannel技术，以实现高弹性。
● Flex Links提供链路冗余，收敛时间小于100毫秒。
● IEEE 802.1s / w快速生成树协议（RSTP）和多生成树协议（MSTP）提供独立于生成树定时器的快速生成树收敛，并且还提供第2层负载平衡和分布式处理的优势。堆叠单元表现为单个生成树节点。
● 每VLAN快速生成树（PVRST +）允许在每VLAN生成树的基础上快速生成树重新收敛，而无需实施生成树实例。
● 支持Cisco HSRP在2960-XR系列IP Lite SKU中创建冗余的故障安全路由拓扑。
● 交换机端口自动恢复（错误禁用）会自动尝试重新激活由于网络错误而禁用的链接。
● 电源冗余，2960-XR系列型号上的可选第二个电源，或2960-X系列型号上的外部冗余电源（RPS）。
运营效率
Cisco Catalyst SmartOperations是一套全面的功能，可简化LAN规划，部署，监控和故障排除。部署SmartOperations工具可减少运营网络所需的时间和精力，并降低总体拥有成本（TCO）。
● Cisco AutoConfig服务根据设备类型确定提供给端点的网络访问级别。此功能还允许终端设备和接口之间的硬绑定。
● 思科智能安装服务通过在新交换机连接到网络时提供自动Cisco IOS软件映像安装和配置，实现最小化触摸部署。这使网络管理员能够远程管理Cisco IOS软件映像安装和升级。
● Cisco Auto SmartPorts服务可在设备连接到交换机时自动配置交换机端口，并针对设备类型进行了优化设置，以实现零接触端口策略配置。
● Cisco Auto-QoS自动配置QoS，允许交换机根据流量类型管理QoS策略，从而实现零接触流量工程。自动QoS支持2960-X和2960-XR系列中的八个出口队列。
● 思科智能故障排除是交换机内广泛的诊断命令和系统运行状况检查，包括智能呼叫主页。思科通用在线诊断（GOLD）和实时网络中交换机的在线诊断有助于更快地预测和检测故障。
有关Cisco Catalyst SmartOperations的更多信息，请访问cisco.com/go/SmartOperations。
操作简单
● Cisco AutoSecure提供单线CLI以启用基准安全功能（端口安全，DHCP侦听，DAI）。此功能简化了安全配置。
● 通过引导服务器对多台交换机进行DHCP自动配置，简化了交换机的部署。
● 使用Cisco FlexStack-Plus和Cisco FlexStack-Extended技术堆叠主配置管理有助于确保在主交换机收到新软件版本时自动升级所有交换机。自动软件版本检查和更新有助于确保所有堆栈成员具有相同的软件版本。
● 使用Cisco FlexStack-Plus和Cisco FlexStack-Extended模块进行堆叠（即插即用）无需任何配置。
● 所有端口上的自动协商会自动选择半双工或全双工传输模式以优化带宽。
● 动态中继协议（DTP）有助于跨所有交换机端口进行动态中继配置。
● 端口聚合协议（PAgP）可自动创建Cisco Fast EtherChannel组或Gigabit EtherChannel组，以链接到另一台交换机，路由器或服务器。
● 链路聚合控制协议（LACP）允许使用符合IEEE 802.3ad的设备创建以太网通道。此功能类似于Cisco EtherChannel技术和PAgP。
● 如果安装了错误的电缆类型（交叉或直通），则自动介质相关接口交叉（MDIX）会自动调整发送和接收对。
● 单向链路检测协议（UDLD）和Aggressive UDLD允许在光纤接口上检测和禁用由不正确的光纤布线或端口故障引起的单向链路。
● 用于访问，路由和VLAN部署的SDM模板允许管理员根据特定于部署的要求轻松地最大化内存分配到所需功能。
● 本地代理ARP与专用VLAN边缘配合使用，可最大限度地减少广播并最大化可用带宽。
● VLAN1最小化允许在任何单个VLAN中继上禁用VLAN1。
● 采用Cisco FlexStack-Plus和FlexStack-Extended技术的智能组播使Cisco Catalyst 2960-X和2960-XR系列能够通过将每个数据包仅放置在背板上一次，为更多的组播数据流（如视频）提供更高的效率和支持。
● 针对IPv4和IPv6的IGMP侦听和多播侦听器发现（MLD）v1和v2侦听提供快速客户端加入和离开多播流，并将带宽密集型视频流量限制为仅限请求者。
● 组播VLAN注册（MVR）在组播VLAN中连续发送组播流，同时出于带宽和安全原因将流与用户VLAN隔离。
● 每端口广播，组播和单播风暴控制可防止故障终端站降低整体系统性能。
● 语音VLAN通过将语音流量保持在单独的VLAN 上来简化电话安装，从而简化管理和故障排除。
● 思科VLAN中继协议（VTP）支持所有交换机上的动态VLAN和动态中继配置。
● 远程交换机端口分析器（RSPAN）允许管理员从同一网络中的任何其他交换机远程监控第2层交换机网络中的端口。
● 为了增强流量管理，监控和分析，嵌入式远程监控（RMON）软件代理支持四个RMON组（历史记录，统计信息，警报和事件）。
● 第2层跟踪路由通过识别数据包从源到目的地的物理路径来简化故障排除。
● 简单文件传输协议（TFTP）通过从集中位置下载来降低管理软件升级的成本。
● 网络时间协议（NTP）为所有Intranet交换机提供准确一致的时间戳。
能源管理
Cisco Catalyst 2960-X和2960-XR系列交换机提供一系列业界领先的功能，可实现有效的能效和能源管理。它们是业界最环保的交换机。
交换机休眠模式（SHM）是业界首创，适用于所有2960-X和2960-XR系列交换机。此功能可在非夜间或周末等非操作期间将交换机置于超低功耗模式。SHM在2960-X和2960-XR系列交换机可以使用思科EnergyWise安排®标准的管理软件。
IEEE 802.3az EEE（节能以太网）使端口能够动态感知流量突发之间的空闲时段，并快速将接口切换到低功耗空闲模式，从而降低功耗。
Cisco EnergyWise策略可用于控制PoE支持的端点，桌面和数据中心IT设备以及各种建筑基础架构所消耗的功率。Cisco EnergyWise技术包含在所有Cisco Catalyst 2960-X和2960-XR系列交换机中。
有关Cisco EnergyWise的更多信息，请访问cisco.com/go/energywise。
产品规格
技术规格
表12. Cisco Catalyst 2960-X和2960-XR系列硬件
|
硬件规格
|
|
闪存
|
LAN Base和IP Lite SKU为128 MB，LAN Lite SKU为64 MB
|
|
DRAM
|
LAN Base为512 MB，LAN Lite为256 MB
|
|
中央处理器
|
APM86392 600 MHz双核
|
|
控制台端口
|
USB（B型），以太网（RJ-45）
|
|
存储界面
|
USB（A型）用于外部闪存
|
|
网络管理界面
|
10/100 Mbps以太网（RJ-45）
|
表13. Cisco Catalyst 2960-X和2960-XR系列性能
|
性能和可扩展性
|
|
|
2960-X LAN Lite
|
2960-X LAN Base
|
2960-XR IP Lite
|
|
转发带宽
|
50 Gbps
|
108 Gbps
|
108 Gbps
|
|
切换带宽*
|
100 Gbps
|
216 Gbps
|
216 Gbps
|
|
最大活动VLAN
|
64
|
1023
|
1023
|
|
VLAN ID可用
|
4096
|
4096
|
4096
|
|
最大传输单元（MTU）-L3数据包
|
9198个字节
|
9198个字节
|
9198个字节
|
|
巨型框架 - 以太网框架
|
9216字节
|
9216字节
|
9216字节
|
*交换带宽是全双工容量。
表14. Cisco Catalyst 2960-X和2960-XR系列转发性能
|
转发速率：64字节第3层数据包
|
|
2960-X型号
|
|
Cisco Catalyst 2960X-48FPD-L
|
130.9 Mpps
|
|
Cisco Catalyst 2960X-48LPD-L
|
130.9 Mpps
|
|
Cisco Catalyst 2960X-24PD-L
|
95.2 Mpps
|
|
Cisco Catalyst 2960X-48TD-L
|
130.9 Mpps
|
|
Cisco Catalyst 2960X-24TD-L
|
95.2 Mpps
|
|
Cisco Catalyst 2960X-48FPS-L
|
107.1 Mpps
|
|
Cisco Catalyst 2960X-48LPS-L
|
107.1 Mpps
|
|
Cisco Catalyst 2960X-24PS-L
|
71.4 Mpps
|
|
Cisco Catalyst 2960X-24PSQ-L
|
71.4 Mpps
|
|
Cisco Catalyst 2960X-48TS-L
|
107.1 Mpps
|
|
Cisco Catalyst 2960X-24TS-L
|
71.4 Mpps
|
|
Cisco Catalyst 2960X-48TS-LL
|
104.2 Mpps
|
|
Cisco Catalyst 2960X-24TS-LL
|
68.5 Mpps
|
|
2960-XR型号
|
|
Cisco Catalyst 2960XR-48FPD-I
|
130.9 Mpps
|
|
Cisco Catalyst 2960XR-48LPD-I
|
130.9 Mpps
|
|
Cisco Catalyst 2960XR-24PD-I
|
95.2 Mpps
|
|
Cisco Catalyst 2960XR-48TD-I
|
130.9 Mpps
|
|
Cisco Catalyst 2960XR-24TD-I
|
95.2 Mpps
|
|
Cisco Catalyst 2960XR-48FPS-I
|
107.1 Mpps
|
|
Cisco Catalyst 2960XR-48LPS-I
|
107.1 Mpps
|
|
Cisco Catalyst 2960XR-24PS-I
|
71.4 Mpps
|
|
Cisco Catalyst 2960XR-48TS-I
|
107.1 Mpps
|
|
Cisco Catalyst 2960XR-24TS-I
|
71.4 Mpps
|
|
模型
|
外形尺寸
|
重量
|
|
英寸（高x深x宽）
|
厘米（高x深x宽）
|
英镑
|
千克
|
|
WS-C2960X-48FPD-L
|
1.75 x 14.5 x 17.5
|
4.5 x 36.8 x 44.5
|
12.9
|
5.8
|
|
WS-C2960X-48LPD-L
|
1.75 x 14.5 x 17.5
|
4.5 x 36.8 x 44.5
|
12.9
|
5.8
|
|
WS-C2960X-48TD-L
|
1.75 x 11.0 x 17.5
|
4.5 x 27.9 x 44.5
|
9.6
|
4.3
|
|
WS-C2960X-24PD-L
|
1.75 x 14.5 x 17.5
|
4.5 x 36.8 x 44.5
|
12.7
|
5.7克
|
|
WS-C2960X-24TD-L
|
1.75 x 11.0 x 17.5
|
4.5 x 27.9 x 44.5
|
8.9
|
4
|
|
WS-C2960X-48FPS-L
|
1.75 x 14.5 x 17.5
|
4.5 x 36.8 x 44.5
|
12.9
|
5.8
|
|
WS-C2960X-48LPS-L
|
1.75 x 14.5 x 17.5
|
4.5 x 36.8 x 44.5
|
12.9
|
5.8
|
|
WS-C2960X-48TS-L
|
1.75 x 11.0 x 17.5
|
4.5 x 27.9 x 44.5
|
9.4
|
4.2
|
|
WS-C2960X-24PS-L
|
1.75 x 14.5 x 17.5
|
4.5 x 36.8 x 44.5
|
12.8
|
5.8
|
|
WS-C2960X-24PSQ-L
|
1.73 x 11.03 x 17.5
|
4.45 x 28.0 x 44.5
|
12.8
|
5.8
|
|
WS-C2960X-24TS-L
|
1.75 x 11.0 x 17.5
|
4.5 x 27.9 x 44.5
|
8.9
|
4
|
|
WS-C2960X-48TS-LL
|
1.75 x 11.0 x 17.5
|
4.5 x 27.9 x 44.5
|
8.9
|
4
|
|
WS-C2960X-24TS-LL
|
1.75 x 11.0 x 17.5
|
4.5 x 27.9 x 44.5
|
8.2
|
3.7
|
表15. Cisco Catalyst 2960-X系列机械规范
表16. Cisco Catalyst 2960-XR系列机械规范
|
模型
|
外形尺寸
|
重量
|
|
英寸（高x深x宽）
|
厘米（高x深x宽）
|
英镑
|
千克
|
|
WS-C2960XR-48FPD-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
14.6
|
6.6
|
|
WS-C2960XR-48LPD-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
14.0
|
6.4
|
|
WS-C2960XR-48TD-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
13.3
|
6.1
|
|
WS-C2960XR-24PD-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
13.6
|
6.2
|
|
WS-C2960XR-24TD-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
13.0
|
5.9
|
|
WS-C2960XR-48FPS-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
14.7
|
6.7
|
|
WS-C2960XR-48LPS-I
|
1.75 x 16.0x 17.5
|
4.45 x 40.8 x 44.5
|
14.2
|
6.4
|
|
WS-C2960XR-48TS-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
13.2
|
6
|
|
WS-C2960XR-24PS-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
13.7
|
6.2
|
|
WS-C2960XR-24TS-I
|
1.75 x 16.0 x 17.5
|
4.45 x 40.8 x 44.5
|
13.0
|
5.9
|
电源可以与2960-XR系列机箱的深度相加3.1英寸（7.9厘米）。
表17. Cisco Catalyst 2960-X和2960-XR系列环境规范
|
环境范围
|
|
|
华氏
|
摄氏
|
|
工作温度高达5000英尺（1500米）
|
23º到113ºF
|
-5º至45ºC
|
|
工作温度高达10,000英尺（3000米）
|
23º到104ºF
|
-5º至40ºC
|
|
海平面短期例外*
|
23º到131ºF
|
-5º至55ºC
|
|
短期例外高达5000英尺（1500米）*
|
23º到122ºF
|
-5º至50ºC
|
|
短期例外高达10,000英尺（3000米）*
|
23º到113ºF
|
-5º至45ºC
|
|
短期例外高达13,000英尺（4000米）*
|
23º到104ºF
|
-5º至40ºC
|
|
存储温度高达15,000英尺（4573米）
|
-13º至158ºF
|
-25º至70ºC
|
|
|
脚
|
米
|
|
操作高度
|
高达10,000
|
高达3000
|
|
存储高度
|
高达13,000
|
高达4000
|
|
操作相对湿度
|
10％至95％的非冷凝
|
|
储存相对湿度
|
10％至95％的非冷凝
|
|
声学噪音
|
|
根据ISO 7779测量并根据ISO 9296声明。如果适用，PoE输出为185W或更低。
|
|
旁观者将操作模式定位在77°F（25°C）的环境温度下。
|
|
模型
|
声压
|
声功率
|
|
LpA（典型）
|
LpAD（最大）
|
LwA（典型）
|
LwAD（最大）
|
|
Cisco Catalyst 2960X-48FPD-L
Cisco Catalyst 2960X-48LPD-L
Cisco Catalyst 2960X-24PD-L
|
39分贝
|
43分贝
|
4.9 B.
|
5.3 B.
|
|
Cisco Catalyst 2960X-48TD-L
Cisco Catalyst 2960X-24TD-L
|
42分贝
|
46分贝
|
5.1 B.
|
5.5 B.
|
|
Cisco Catalyst 2960X-48FPS-L
Cisco Catalyst 2960X-48LPS-L
Cisco Catalyst 2960X-24PS-L
|
39分贝
|
43分贝
|
4.9 B.
|
5.3 B.
|
|
Cisco Catalyst 2960X-24PSQ-L
|
N / A
|
N / A
|
N / A
|
N / A
|
|
Cisco Catalyst 2960X-48TS-L
Cisco Catalyst 2960X-24TS-L
|
42分贝
|
46分贝
|
5.1 B.
|
5.5 B.
|
|
Cisco Catalyst 2960X-48TS-LL
Cisco Catalyst 2960X-24TS-LL
|
42分贝
|
46分贝
|
5.1 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-48FPD-I
|
40分贝
|
43分贝
|
5.2 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-48LPD-I
|
40分贝
|
43分贝
|
5.2 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-24PD-I
|
40分贝
|
43分贝
|
5.2 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-48TD-I
|
22分贝
|
25分贝
|
3.3 B.
|
3.6 B
|
|
Cisco Catalyst 2960XR-24TD-I
|
22分贝
|
25分贝
|
3.3 B.
|
3.6 B
|
|
Cisco Catalyst 2960XR-48FPS-I
|
40分贝
|
43分贝
|
5.2 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-48LPS-I
|
40分贝
|
43分贝
|
5.2 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-24PS-I
|
40分贝
|
43分贝
|
5.2 B.
|
5.5 B.
|
|
Cisco Catalyst 2960XR-48TS-I
|
22分贝
|
25分贝
|
3.3 B.
|
3.6 B
|
|
Cisco Catalyst 2960XR-24TS-I
|
22分贝
|
25分贝
|
3.3 B.
|
3.6 B
|
|
预测可靠性
|
|
模型
|
MTBF小时**
|
|
Cisco Catalyst 2960X-48FPD-L
|
233370
|
|
Cisco Catalyst 2960X-48LPD-L
|
277960
|
|
Cisco Catalyst 2960X-24PD-L
|
325780
|
|
Cisco Catalyst 2960X-48TD-L
|
445460
|
|
Cisco Catalyst 2960X-24TD-L
|
569520
|
|
Cisco Catalyst 2960X-48FPS-L
|
232610
|
|
Cisco Catalyst 2960X-48LPS-L
|
276870
|
|
Cisco Catalyst 2960X-24PS-L
|
324280
|
|
Cisco Catalyst 2960X-24PSQ-L
|
462680
|
|
Cisco Catalyst 2960X-48TS-L
|
442690
|
|
Cisco Catalyst 2960X-24TS-L
|
564910
|
|
Cisco Catalyst 2960X-48TS-LL
|
476560
|
|
Cisco Catalyst 2960X-24TS-LL
|
622350
|
|
Cisco Catalyst 2960X-STACK
|
17128090
|
|
Cisco Catalyst 2960XR-48FPD-I
|
231590
|
|
Cisco Catalyst 2960XR-48LPD-I
|
275430
|
|
Cisco Catalyst 2960XR-24PD-I
|
322740
|
|
Cisco Catalyst 2960XR-48TD-I
|
440880
|
|
Cisco Catalyst 2960XR-24TD-I
|
561890
|
|
Cisco Catalyst 2960XR-48FPS-I
|
230860
|
|
Cisco Catalyst 2960XR-48LPS-I
|
274380
|
|
Cisco Catalyst 2960XR-24PS-I
|
321290
|
|
Cisco Catalyst 2960XR-48TS-I
|
438130
|
|
Cisco Catalyst 2960XR-24TS-I
|
557320
|
|
PWR-C2-250WAC
|
百万
|
|
PWR-C2-640WAC
|
百万
|
|
PWR-C2-1025WAC
|
百万
|
|
|
|
|
|
|
|
* 1年内不超过以下数：连续96小时，或总共360小时，或15次。
**目前估计; 稍后将基于Telcordia SR-332 Issue 2方法。
表18. 连接器和接口
|
连接器和接口
|
|
以太网接口
|
|
 ● 10BASE-T端口：RJ-45连接器，2对3类，4类或5类非屏蔽双绞线（UTP）电缆
 ● 100BASE-TX端口：RJ-45连接器，2对5类UTP电缆
 ● 1000BASE-T端口：RJ-45连接器，4对5类UTP电缆
 ● 基于1000BASE-T SFP的端口：RJ-45连接器，4对5类UTP电缆
|
|
SFP和SFP +接口
|
|
有关支持的SFP和SFP +模块的信息，请参阅cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html上的收发器兼容性矩阵表。
|
|
指示灯LED
|
|
 ● Per-ssssm状态：系统，RPS，堆叠链路状态，链路双工，PoE和链路速度
|
|
堆叠接口
|
|
Cisco Catalyst 2960-X和2960-XR系列FlexStack-Plus和FlexStack-Extended（仅限混合模块）堆叠电缆：
 ● CAB-STK-E-0.5M堆叠电缆，长度为0.5 m
 ● CAB-STK-E-1M堆叠电缆，长度1.0 m
 ● CAB-STK-E-3M堆叠电缆，长度3.0 m
|
|
安慰
|
|
Cisco Catalyst 2960-X和2960-XR系列控制台电缆：
 ● CAB-CONSOLE-RJ45控制台电缆，6英尺，带RJ-45
 ● CAB-CONSOLE-USB控制台电缆6英尺，带USB A型和mini-B接头
|
|
功率
|
|
 ● 内部电源是自动量程单元，支持100到240V AC的输入电压
 ● 使用随附的交流电源线将交流电源连接器连接到交流电源插座
 ● Cisco RPS连接器为可选的Cisco RPS 2300提供连接，该RPS 2300使用AC输入并为交换机提供DC输出
 ● 只应将Cisco RPS 2300（型号PWR-RPS2300）连接到冗余电源系统插座
|
表19. 管理和标准支持
|
类别
|
规格
|
|
管理
|
● BRIDGE-MIB
● CISCO-CABLE-DIAG-MIB
● CISCO-CDP-MIB
● CISCO-CLUSTER-MIB
● CISCO-CONFIG-COPY-MIB
● CISCO-CONFIG-MAN-MIB
● CISCO-DHCP-SNOOPING-MIB
● CISCO-ENTITY-VENDORTYPE-OID-MIB
● CISCO-ENVMON-MIB
● CISCO-ERR-DISABLE-MIB
● CISCO-FLASH-MIB
● CISCO-FTP-CLIENT-MIB
● CISCO-IGMP-FILTER-MIB
● CISCO-IMAGE-MIB
● CISCO-IP-STAT-MIB
● CISCO-LAG-MIB
● CISCO-MAC-NOTIFICATION-MIB
● CISCO-MEMORY-POOL-MIB
● CISCO-PAGP-MIB
● CISCO-PING-MIB
● CISCO-POE-EXTENSIONS-MIB
● CISCO-PORT-QOS-MIB
● CISCO-PORT-SECURITY-MIB
● CISCO-PORT-STORM-CONTROL-MIB
● CISCO-PRODUCTS-MIB
● CISCO-PROCESS-MIB
● CISCO-RTTMON-MIB
● CISCO-SMI-MIB
● CISCO-STP-EXTENSIONS-MIB
● CISCO-SYSLOG-MIB
|
● CISCO-TC-MIB
● CICSO-TCP-MIB
● CISCO-UDLDP-MIB
● CISCO-VLAN-IFTABLE
● RELATIONSHIP-MIB
● CISCO-VLAN-MEMBERSHIP-MIB
● CISCO-VTP-MIB
● ENTITY-MIB
● ETHERLIKE-MIB
● IEEE8021-PAE-MIB
● IEEE8023-LAG-MIB
● IF-MIB
● INET-ADDRESS-MIB
● OLD-CISCO-CHASSIS-MIB
● OLD-CISCO-FLASH-MIB
● OLD-CISCO-INTERFACES-MIB
● OLD-CISCO-IP-MIB
● OLD-CISCO-SYS-MIB
● OLD-CISCO-TCP-MIB
● OLD-CISCO-TS-MIB
● RFC1213-MIB
● RMON-MIB
● RMON2-MIB
● SNMP-FRAMEWORK-MIB
● SNMP-MPD-MIB
● SNMP-NOTIFICATION-MIB
● SNMP-TARGET-MIB
● SNMPv2-MIB
● TCP-MIB
● UDP-MIB
● ePM MIB
● CISCO-STACKWISE-MIB（2960-X）
|
|
|
有关支持的MIB的更新列表，请参阅cisco.com/go/mibs上的MIB定位器
|
|
标准
|
● IEEE 802.1D生成树协议
● IEEE 802.1p CoS优先级
● IEEE 802.1Q VLAN
● IEEE 802.1s
● IEEE 802.1w
● IEEE 802.1X
● IEEE 802.1ab（LLDP）
● IEEE 802.3ad
● IEEE 802.3af和IEEE 802.3at
● IEEE 802.3ah（仅限100BASE-X单/多模光纤）
● 10BASE-T，100BASE-TX和1000BASE-T端口上的IEEE 802.3x全双工
|
● IEEE 802.3 10BASE-T
● IEEE 802.3u 100BASE-TX
● IEEE 802.3ab 1000BASE-T
● IEEE 802.3z 1000BASE-X
● RMON I和II标准
● SNMP v1，v2c和v3
● IEEE 802.3az
● IEEE 802.3ae万兆以太网
● IEEE 802.1ax
|
|
RFC合规性
|
● RFC 768 - UDP
● RFC 783 - TFTP
● RFC 791 - IP
● RFC 792 - ICMP
● RFC 793 - TCP
● RFC 826 - ARP
● RFC 854 - Telnet
● RFC 951 - 引导协议（BOOTP）
● RFC 959 - FTP
● RFC 1112 - IP组播和IGMP
● RFC 1157 - SNMP v1
● RFC 1166 - IP地址
● RFC 1256 - Internet控制消息协议（ICMP）路由器发现
● RFC 1305 - NTP
● RFC 1492 - TACACS +
● RFC 1493 - Bridge MIB
● RFC 1542 - BOOTP扩展
● RFC 1643 - 以太网接口MIB
● RFC 1757 - RMON
● RFC 1901 - SNMP v2C
|
● RFC 1902-1907 - SNMP v2
● RFC 1981 - 最大传输单元（MTU）路径发现IPv6
● FRC 2068 - HTTP
● RFC 2131 - DHCP
● RFC 2138 - RADIUS
● RFC 2233 - IF MIB v3
● RFC 2373 - IPv6可聚合地址
● RFC 2460 - IPv6
● RFC 2461 - IPv6邻居发现
● RFC 2462 - IPv6自动配置
● RFC 2463 - ICMP IPv6
● RFC 2474 - 区分服务（DiffServ）优先级
● RFC 2597 - 保证转发
● RFC 2598 - 加急转发
● RFC 2571 - SNMP管理
● RFC 2865 - RADIUS
● RFC 3046 - DHCP中继代理信息选项
● RFC 3376 - IGMP v3
● RFC 3580 - 802.1X RADIUS
|
表20. 电压和额定功率
|
输入电压和电流
|
|
模型
|
电压（自动量程）
|
当前
|
频率
|
|
Cisco Catalyst 2960X-48FPD-L
|
100至240 VAC
|
9A至4A
|
50至60赫兹
|
|
Cisco Catalyst 2960X-48LPD-L
|
5A至2A
|
|
Cisco Catalyst 2960X-24PD-L
|
5A至2A
|
|
Cisco Catalyst 2960X-48TD-L
|
1A至0.5A
|
|
Cisco Catalyst 2960X-24TD-L
|
1A至0.5A
|
|
Cisco Catalyst 2960X-48FPS-L
|
9A至4A
|
|
Cisco Catalyst 2960X-48LPS-L
|
5A至2A
|
|
Cisco Catalyst 2960X-24PS-L
|
5A至2A
|
|
Cisco Catalyst 2960X-24PSQ-L
|
2A至4A
|
|
Cisco Catalyst 2960X-48TS-L
|
1A至0.5A
|
|
Cisco Catalyst 2960X-24TS-L
|
1A至0.5A
|
|
Cisco Catalyst 2960X-48TS-LL
|
1A至0.5A
|
|
Cisco Catalyst 2960X-24TS-LL
|
1A至0.5A
|
|
Cisco Catalyst 2960XR-48FPD-I
|
100至264 VAC
|
10A至5A
|
50至60赫兹
|
|
Cisco Catalyst 2960XR-48FPS-I
|
10A至5A
|
|
Cisco Catalyst 2960XR-48LPD-I
|
90至264 VAC
|
6A至3A
|
50至60赫兹
|
|
Cisco Catalyst 2960XR-24PD-I
|
6A至3A
|
|
Cisco Catalyst 2960XR-48TD-I
|
1A至0.5 A.
|
|
Cisco Catalyst 2960XR-24TD-I
|
1A至0.5 A.
|
|
Cisco Catalyst 2960XR-48LPS-I
|
6A至3A
|
|
Cisco Catalyst 2960XR-24PS-I
|
6A至3A
|
|
Cisco Catalyst 2960XR-48TS-I
|
1A至0.5 A.
|
|
Cisco Catalyst 2960XR-24TS-I
|
1A至0.5 A.
|
|
额定功率（切换最大功耗值）
|
|
Cisco Catalyst 2960X-48FPD-L
|
0.89 kVA
|
|
Cisco Catalyst 2960X-48LPD-L
|
0.48 kVA
|
|
Cisco Catalyst 2960X-24PD-L
|
0.47 kVA
|
|
Cisco Catalyst 2960X-48TD-L
|
0.049 kVA
|
|
Cisco Catalyst 2960X-24TD-L
|
0.034 kVA
|
|
Cisco Catalyst 2960X-48FPS-L
|
0.89 kVA
|
|
Cisco Catalyst 2960X-48LPS-L
|
0.49 kVA
|
|
Cisco Catalyst 2960X-24PS-L
|
0.49 kVA
|
|
Cisco Catalyst 2960X-24PSQ-L
|
0.16 kVA
|
|
Cisco Catalyst 2960X-48TS-L
|
0.051 kVA
|
|
Cisco Catalyst 2960X-24TS-L
|
0.039 kVA
|
|
Cisco Catalyst 2960X-48TS-LL
|
0.046 kVA
|
|
Cisco Catalyst 2960X-24TS-LL
|
0.035 kVA
|
|
Cisco Catalyst 2960XR-48FPD-I
|
0.89 kVA
|
|
Cisco Catalyst 2960XR-48LPD-I
|
0.48 kVA
|
|
Cisco Catalyst 2960XR-24PD-I
|
0.46 kVA
|
|
Cisco Catalyst 2960XR-48TD-I
|
0.047 kVA
|
|
Cisco Catalyst 2960XR-24TD-I
|
0.039 kVA
|
|
Cisco Catalyst 2960XR-48FPS-I
|
0.89 kVA
|
|
Cisco Catalyst 2960XR-48LPS-I
|
0.47 kVA
|
|
Cisco Catalyst 2960XR-24PS-I
|
0.46 kVA
|
|
Cisco Catalyst 2960XR-48TS-I
|
0.046 kVA
|
|
Cisco Catalyst 2960XR-24TS-I
|
0.038 kVA
|
|
|
12V
|
53V
|
|
Cisco Catalyst 2960X-48FPD-L
|
4A
|
15A
|
|
Cisco Catalyst 2960X-48LPD-L
|
4A
|
8A
|
|
Cisco Catalyst 2960X-24PD-L
|
3A
|
8A
|
|
Cisco Catalyst 2960X-48TD-L
|
4A
|
N / A
|
|
Cisco Catalyst 2960X-24TD-L
|
3A
|
N / A
|
|
Cisco Catalyst 2960X-48FPS-L
|
4A
|
15A
|
|
Cisco Catalyst 2960X-48LPS-L
|
4A
|
8A
|
|
Cisco Catalyst 2960X-24PS-L
|
3A
|
8A
|
|
Cisco Catalyst 2960X-24PSQ-L
|
N / A
|
N / A
|
|
Cisco Catalyst 2960X-48TS-L
|
5A
|
N / A
|
|
Cisco Catalyst 2960X-24TS-L
|
4A
|
N / A
|
注意： 电源的额定功率并不代表实际功耗。它表示电源可能的最大功率消耗。该评级可用于设施容量规划。对于PoE交换机，冷却要求小于总功耗，因为负载的很大一部分在端点中耗散。
表21. 功耗[3]
|
以瓦为单位测量的功耗 href="#_ftn4" [4]
|
|
模型
|
0％流量 href="#_ftn5" [5]
|
10％的流量
|
100％的流量
|
加权平均
|
|
Cisco Catalyst 2960X-48FPD-L
|
50.8
|
65.9
|
66.7
|
66.0
|
|
Cisco Catalyst 2960X-48LPD-L
|
45.7
|
61.1
|
62.0
|
61.2
|
|
Cisco Catalyst 2960X-24PD-L
|
44.7
|
52.3
|
53.1
|
52.3
|
|
Cisco Catalyst 2960X-48TD-L
|
32.9
|
47.0
|
47.8
|
47.1
|
|
Cisco Catalyst 2960X-24TD-L
|
24.9
|
32.2
|
33.1
|
32.3
|
|
Cisco Catalyst 2960X-48FPS-L
|
51.9
|
66.6
|
66.8
|
66.6
|
|
Cisco Catalyst 2960X-48LPS-L
|
46.7
|
60.8
|
61.1
|
60.9
|
|
Cisco Catalyst 2960X-24PS-L
|
41.4
|
49.0
|
49.2
|
49.0
|
|
Cisco Catalyst 2960X-24PSQ-L
|
28.5
|
32.8
|
34.8
|
33.0
|
|
Cisco Catalyst 2960X-48TS-L
|
34.9
|
49.5
|
49.7
|
49.5
|
|
Cisco Catalyst 2960X-24TS-L
|
28.0
|
36.8
|
37.1
|
36.9
|
|
Cisco Catalyst 2960X-48TS-LL
|
31.4
|
44.3
|
44.5
|
44.4
|
|
Cisco Catalyst 2960X-24TS-LL
|
25.2
|
32.0
|
32.0
|
32.0
|
|
Cisco Catalyst 2960XR-48FPD-I
|
46.7
|
61.8
|
62.5
|
61.9
|
|
Cisco Catalyst 2960XR-48LPD-I
|
40.7
|
54.6
|
55.9
|
54.8
|
|
Cisco Catalyst 2960XR-24PD-I
|
36.1
|
42.9
|
43.7
|
43.0
|
|
Cisco Catalyst 2960XR-48TD-I
|
29.7
|
44.7
|
45.6
|
44.8
|
|
Cisco Catalyst 2960XR-24TD-I
|
29.3
|
37.2
|
38.1
|
37.3
|
|
Cisco Catalyst 2960XR-48FPS-I
|
44.8
|
58.5
|
58.8
|
58.5
|
|
Cisco Catalyst 2960XR-48LPS-I
|
37.9
|
52.8
|
53.0
|
52.9
|
|
Cisco Catalyst 2960XR-24PS-I
|
36.5
|
43.2
|
43.4
|
43.2
|
|
Cisco Catalyst 2960XR-48TS-I
|
30.0
|
44.8
|
45.0
|
44.8
|
|
Cisco Catalyst 2960XR-24TS-I
|
28.8
|
36.0
|
36.2
|
36.0
|
表22. 安全性和合规性
|
规格
|
描述
|
|
安全
|
UL 60950-1第二版
CAN / CSA-C22.2 No. 60950-1第二版
EN 60950-1第二版
IEC 60950-1第二版
AS / NZS 60950-1
|
|
EMC - 排放
|
47CFR第15部分（CFR 47）A类
AS / NZS CISPR22 A类
CISPR22 A类
EN55022 A类
ICES003 A类
VCCI A类
EN61000-3-2
EN61000-3-3
KN22 A级
CNS13438 A类
|
|
EMC - 免疫力
|
EN55024
CISPR24
EN300386
KN24
|
|
环境的
|
减少有害物质（RoHS），包括指令2011/65 / EU
|
|
电信
|
通用语言设备标识符（CLEI）代码
|
|
美国政府认证
|
USGv6和IPv6 Ready Logo
|
保证
思科增强型有限终身硬件保修
Cisco Catalyst 2960-X和2960-XR系列交换机具有增强的有限终身保修（E-LLW）。E-LLW提供与思科标准有限终身保修相同的条款，但增加了下一工作日交付的替换硬件（如果有），以及90天的8x5思科技术支持中心（TAC）支持。
您的正式保修声明（包括适用于Cisco软件的保修）显示在Cisco产品随附的Cisco信息包中。我们建议您在使用前仔细查看特定产品随附的保修声明。
思科保留退还购买价格作为其专有保修补救措施的权利。有关保修条款的更多信息，请访问https://www.cisco.com/go/warranty。
保修条款
|
思科增强了有限终身硬件保修
|
|
设备覆盖
|
适用于所有Cisco Catalyst 2960-X和2960-XR系列交换机。
|
|
保修期限
|
只要原始最终用户继续拥有或使用该产品。
|
|
寿命终止政策
|
如果产品制造中断，思科保修支持仅限于公告终止后五（5）年。
|
|
硬件更换
|
思科或其服务中心将采用商业上合理的方式运送Cisco Catalyst 2960-X或2960-XR系列更换部件，以供下一工作日交付（如果有）。否则，更换件将在收到RMA请求后十（10）个工作日内发货。实际交货时间可能因客户所在地而异。
|
|
生效日期
|
硬件保修从发货给客户之日开始（如果由思科经销商转售，则在思科原始发货后不超过九十[90]天）。
|
|
TAC支持
|
思科将在客户的当地工作时间内，每周工作8小时，每周工作5天，从最初购买的Cisco Catalyst 2960-X发货之日起最多90天内对设备级问题进行基本配置，诊断和故障排除或2960-XR系列产品。此支持不包括所考虑的特定设备之外的解决方案或网络级支持。
|
|
Cisco.com访问
|
保修仅允许访客访问Cisco.com。
|
技术支持和服务
表23. Cisco Catalyst 2960-X和2960-XR系列交换机可用的技术服务
|
技术服务
|
|
思科智能网络全面服务™服务
 ● 全天候访问Cisco TAC
 ● 不受限制地访问广泛的Cisco.com知识库和工具
 ● 下一工作日，8x5x4,24x7x4或24x7x2高级硬件更换和现场部件更换和安装 1
 ● 许可功能集2中正在进行的操作系统软件更新
 ●支持 Smart Call Home的设备上的主动诊断和实时警报
|
|
思科智能基础服务
 ●可提供 下一工作日提前硬件更换
 ● 在工作时间访问SMB TAC（访问级别因地区而异）
 ● 访问Cisco.com SMB知识库
 ● 通过Smart Foundation Portal提供在线技术资源
 ● 操作系统软件错误修复和补丁
|
|
思科智能关怀服务
 ● 网络级覆盖，满足中小型企业的需求
 ● 主动健康检查和定期评估思科网络基础，语音和安全技术
 ● 通过Smart Care Portal为符合条件的思科硬件和软件提供技术支持
 ● 思科操作系统和应用软件更新和升级 2
 ●提供 下一工作日提前硬件更换，提供24x7x4选项 1
|
|
思科SP基础服务
 ● 全天候访问Cisco TAC
 ●已 注册访问Cisco.com
 ● 下一工作日，8x5x4,24x7x4和24x7x2高级硬件更换。返回工厂选项 1
 ● 正在进行的操作系统软件更新 2
|
|
思科专注的技术支持服务
提供三种级别的高级，高触摸服务：
 ● 思科高接触操作管理服务
 ● 思科高接触技术支持服务
 ● 思科高接触工程服务
所有网络设备都需要有效的Cisco Smart Net Total Care或SP Base合同
|
1 提供各种服务级别组合的高级硬件更换服务。例如，8x5xNBD表示将在标准的8小时工作日，即每周5天（相关地区内普遍接受的工作日）期间发货，并提供下一工作日（NBD）。如果NBD不可用，相同 - 提供当天发货。限制适用; 请查看相应的服务说明以获取详细信息。
2 思科操作系统更新包括以下内容：许可功能集中的维护版本，次要更新和主要更新。
Cisco ONE软件
用于接入交换的Cisco ONE软件 可用于Cisco Catalyst 2960-X和2960-XR系列交换机。
Cisco ONE软件提供简化的消费模型，以数据中心，WAN和LAN中的常见客户方案为中心。
Cisco ONE软件和服务为客户提供四个主要优势：
● 软件套件，以极具吸引力的价格解决典型的客户使用场景
● 通过支持软件服务的许可证可移植性为其软件购买提供投资保护
● 通过思科软件支持服务（SWSS）访问持续创新和新技术
● 灵活的许可模式，可以长期顺利分配客户的软件支出
有关Cisco Catalyst 2960-X和2960-XR系列交换机的Cisco ONE软件的订购信息，请访问https://www.cisco.com/c/en/us/products/software/one-access/switching-part -numbers.html。
许可
思科DNA订阅许可
Cisco Catalyst 2960-X和2960-XR系列交换机支持基于术语的Cisco DNA Essentials许可证（Cisco DNA Essentials）。
使用智能帐户订购和管理许可证：使用思科智能软件管理器（SSM）创建智能帐户使您可以订购设备和许可包，还可以从集中式网站管理软件许可证。您可以设置Cisco SSM以接收每日电子邮件警报，并通知您要续订的即将到期的附加许可证。
许可证有效期到期后，您可以续订附加许可证以继续使用它，也可以取消激活附加许可证，然后重新加载交换机以继续使用基本许可证功能。
表24. Cisco Catalyst Essentials for Cisco Catalyst 2960-X和Cisco Catalyst 2960-XR系列支持的功能
|
类别
|
特征
|
|
网络可视性
|
DNS-AS，完全灵活的NetFlow
|
|
零日网络启动自动化
|
思科网络即插即用应用程序
|
|
思科DNA中心
|
发现，库存，拓扑，软件映像管理
|
|
网络监控
|
设备360
|
表25. Cisco DNA Essentials许可证的Cisco Catalyst 2960-X产品ID
|
端口
|
产品编号
|
描述
|
|
24
|
C2960X-DNA-E-24 =
|
C2960X Cisco DNA Essentials，24端口术语许可证
|
|
C2960X-DNA-E-24-3Y
|
C2960X Cisco DNA Essentials，24端口，3年期限许可
|
|
C2960X-DNA-E-24-5Y
|
C2960X Cisco DNA Essentials，24端口，5年期许可证
|
|
48
|
C2960X-DNA-E-48 =
|
C2960X Cisco DNA Essentials，48端口术语许可证
|
|
C2960X-DNA-E-48-3Y
|
C2960X Cisco DNA Essentials，48端口，3年期许可证
|
|
C2960X-DNA-E-48-5Y
|
C2960X Cisco DNA Essentials，48端口，5年期许可证
|
表26. Cisco DNA Essentials许可证的Cisco Catalyst 2960-XR产品ID
|
端口
|
产品编号
|
描述
|
|
24
|
C2960XR-DNA-E-24 =
|
C2960XR Cisco DNA Essentials，24端口术语许可证
|
|
C2960XR-DNA-E-24-3
|
C2960XR Cisco DNA Essentials，24端口，3年期限许可
|
|
C2960XR-DNA-E-24-5
|
C2960XR Cisco DNA Essentials，24端口，5年期许可证
|
|
48
|
C2960XR-DNA-E-48 =
|
C2960XR Cisco DNA Essentials，48端口术语许可证
|
|
C2960XR-DNA-E-48-3
|
C2960XR Cisco DNA Essentials，48端口，3年期限许可
|
|
C2960XR-DNA-E-48-5
|
C2960XR Cisco DNA Essentials，48端口，5年期许可证
|
软件政策
拥有Cisco IOS IP Lite，LAN Base或LAN Lite软件功能集的客户将获得维护更新和错误修复，旨在维护软件与已发布的规范，发行说明和行业标准的合规性，只要原始最终用户继续拥有或使用该产品，或者从产品的销售终止日期起最多1年，以较早者为准。
本政策取代之前的任何保修或软件声明，如有更改，恕不另行通知。
Cisco嵌入式支持思科DNA术语组件
思科嵌入式支持为思科软件产品和套件提供合适的支持。它将使您的业务应用程序按预期运行并保护您的投资。包括思科嵌入式支持Cisco DNA Essentials和Cisco DNA Advantage术语组件。思科嵌入式支持提供对TAC支持，主要软件更新，维护和次要软件版本以及思科嵌入式支持站点的访问，以便随时访问提高工作效率。
订购信息
表27. Cisco Catalyst 2960-X系列交换机订购信息
|
部件号
|
10/100/1000以太网接口
|
上行接口
|
Cisco IOS软件功能集
|
可用的PoE电源
|
FlexStack-Plus，FlexStack-Extended
|
|
WS-C2960X-48FPD-L
|
48
|
2 SFP +
|
LAN Base
|
740W
|
可选的
|
|
WS-C2960X-48LPD-L
|
48
|
2 SFP +
|
LAN Base
|
370W
|
可选的
|
|
WS-C2960X-24PD-L
|
24
|
2 SFP +
|
LAN Base
|
370W
|
可选的
|
|
WS-C2960X-48TD-L
|
48
|
2 SFP +
|
LAN Base
|
-
|
可选的
|
|
WS-C2960X-24TD-L
|
24
|
2 SFP +
|
LAN Base
|
-
|
可选的
|
|
WS-C2960X-48FPS-L
|
48
|
4 SFP
|
LAN Base
|
740W
|
可选的
|
|
WS-C2960X-48LPS-L
|
48
|
4 SFP
|
LAN Base
|
370W
|
可选的
|
|
-WSC2960X-24PS-L
|
24
|
4 SFP
|
LAN Base
|
370W
|
可选的
|
|
WS-C2960X-24PSQ-L
|
24
|
2 SFP，2 10/100 / 1000BT
|
LAN Base
|
110W
|
没有
|
|
WS-C2960X-48TS-L
|
48
|
4 SFP
|
LAN Base
|
-
|
可选的
|
|
WS-C2960X-24TS-L
|
24
|
4 SFP
|
LAN Base
|
-
|
可选的
|
|
WS-C2960X-48TS-LL
|
48
|
2 SFP
|
LAN Lite
|
-
|
没有
|
|
WS-C2960X-24TS-LL
|
24
|
2 SFP
|
LAN Lite
|
-
|
没有
|
表28. Cisco Catalyst 2960-XR系列交换机订购信息
|
部件号
|
10/100/1000以太网接口
|
上行接口
|
Cisco IOS软件功能集
|
可用的PoE电源
|
第二个FRU电源选项
|
FlexStack-Plus，FlexStack-Extended
|
|
WS-C2960XR-48FPD-I
|
48
|
2 SFP +
|
IP Lite
|
740W
|
1025W
|
可选的
|
|
WS-C2960XR-48LPD-I
|
48
|
2 SFP +
|
IP Lite
|
370W
|
640W
|
可选的
|
|
WS-C2960XR-24PD-I
|
24
|
2 SFP +
|
IP Lite
|
370W
|
640W
|
可选的
|
|
WS-C2960XR-48TD-I
|
48
|
2 SFP +
|
IP Lite
|
-
|
250W
|
可选的
|
|
WS-C2960XR-24TD-I
|
24
|
2 SFP +
|
IP Lite
|
-
|
250W
|
可选的
|
|
WS-C2960XR-48FPS-I
|
48
|
4 SFP
|
IP Lite
|
740W
|
1025W
|
可选的
|
|
WS-C2960XR-48LPS-I
|
48
|
4 SFP
|
IP Lite
|
370W
|
640W
|
可选的
|
|
WS-C2960XR-24PS-I
|
24
|
4 SFP
|
IP Lite
|
370W
|
640W
|
可选的
|
|
WS-C2960XR-48TS-I
|
48
|
4 SFP
|
IP Lite
|
-
|
250W
|
可选的
|
|
WS-C2960XR-24TS-I
|
24
|
4 SFP
|
IP Lite
|
-
|
250W
|
可选的
|
表29. 附件
|
部件号
|
描述
|
|
C2960X-STACK
|
FlexStack-Plus热插拔堆叠模块
|
|
C2960X-FIBER-STK
|
FlexStack-Extended光纤堆叠模块
|
|
C2960X-HYBRID-STK
|
FlexStack-Extended Hybrid模块，带有一个铜缆和一个光纤端口
|
|
CAB-STK-E-0.5M
|
堆叠0.5米长的电缆
|
|
CAB-STK-E-1M
|
堆叠1.0米长的电缆
|
|
CAB-STK-E-3M
|
堆叠电缆长度为3.0米
|
|
CAB-CONSOLE-RJ45
|
控制台电缆6英尺，带RJ-45
|
|
CAB-CONSOLE-USB
|
控制台电缆6英尺，带USB A型和mini-B接头
|
|
PWR-CLP
|
电源线约束夹
|
|
RCKMNT-1RU-2KX =
|
适用于19英寸机架的Cisco Catalyst 2960-X和2960-XR系列备用机架安装套件
|
|
RCKMNT-REC-2KX =
|
1 RU嵌入式机架安装套件，适用于Cisco Catalyst 2960-X和2960-XR系列
|
表30. Cisco Catalyst 2960-X系列冗余电源选项
|
部件号
|
描述
|
|
PWR-RPS2300
|
Cisco Redundant Power System 2300和鼓风机，没有电源
|
|
BLNK-RPS2300 =
|
用于Cisco Catalyst 2960-X系列交换机的Cisco冗余电源系统2300的备用托架插件
|
|
CAB-RPS2300-E =
|
用于Cisco Catalyst 2960-X系列交换机的备用RPS 2300电缆
|
|
BLWR-RPS2300 =
|
用于RPS 2300的备用45 CFM鼓风机
|
|
C3K-PWR-750WAC =
|
适用于Cisco Catalyst 2960-X系列的RPS 2300 750W交流电源备件
|
有关RPS 2300的更多信息，请访问cisco.com/en/US/products/ps7130/index.html。
表31. Cisco Catalyst 2960-XR系列电源选项
|
部件号
|
描述
|
|
PWR-C2-250WAC href="#_ftn6" [6]
|
所有非PoE 2960-XR交换机的第二个FRU电源和风扇，提供250W交流电
|
|
PWR-C2-640WAC 4
|
所有370W PoE + 2960-XR交换机的第二个FRU电源和风扇，提供640W AC电源
|
|
PWR-C2-1025WAC 4
|
所有740W PoE + 2960-XR交换机的第二个FRU电源和风扇，提供1025W AC的电源
|
|
PWR-C2-250WAC =
|
所有非PoE 2960-XR交换机的备用FRU电源和风扇，提供250W AC电源
|
|
PWR-C2-640WAC =
|
所有370W PoE + 2960-XR交换机的备用FRU电源和风扇，提供640W AC电源
|
|
PWR-C2-1025WAC =
|
适用于所有740W PoE + 2960-XR交换机的备用FRU电源和风扇，提供1025W交流电
|
表32. Cisco Catalyst 2960-X和2960-XR系列SFP和SFP +模块
表33. Cisco Catalyst 2960-X系列的电源线
|
部件号
|
描述
|
|
CAB-16AWG-AC
|
交流电源线，16AWG
|
|
CAB-ACE
|
交流电源线（欧洲），C13，CEE 7,1.5M
|
|
CAB-L620P-C13美
|
电源线，250VAC，15A，NEMA L6-20至C13，美国
|
|
CAB-ACI
|
交流电源线（意大利），C13，CEI 23-16,2.5m
|
|
CAB-ACU
|
交流电源线（英国），C13，BS 1363,2.5米
|
|
CAB-ACA
|
交流电源线（中国/澳大利亚），C13，AS 3112,2.5m
|
|
CAB-ACS
|
交流电源线（瑞士），C13，IEC 60884-1,2.5m
|
|
CAB-ACR
|
交流电源线（阿根廷），C13，EL 219（IRAM 2073），2.5米
|
|
CAB-ACC
|
CORD，PWR，CHINA，10A，IEC 320，C13（APN = CS-PWR-CH）
|
|
CAB-JPN-12A
|
CABASY，POWER CORD，JAPAN 2P，PSE，12A @ 125VAC
|
|
CAB-L620P-C13-JPN
|
电源线，250VAC，15A，NEMA L6-20至C13，日本
|
|
CAB-IND
|
印度电源线
|
|
CAB-C15-ISR
|
以色列的电源线
|
|
CAB-ACSA
|
南非电源线
|
|
CAB-AC15A-90L-USA
|
15A交流电源线，直角（美国）
|
|
AB-ACE-RA
|
电源线欧洲，直角
|
|
CAB-ACI-RA
|
电源线意大利，直角
|
|
CAB-ACU-RA
|
电源线英国，直角
|
|
CAB-ACC-RA
|
电源线中国，直角
|
|
CAB-ACA-RA
|
电源线，澳大利亚，直角
|
|
AB-ACS-RA
|
瑞士电源线，直角
|
|
CAB-ACR-RA
|
电源线，阿根廷，直角
|
|
CAB-JPN-RA
|
电源线，日本，直角
|
|
CAB-C15-CBN
|
机柜跳线电源线，250 VAC 13A，C14-C15连接器
|
|
CAB-ACBZ-12A
|
交流电源线（巴西）12A / 125V BR-3-20插头，用于小于12A的设备
|
表34. Cisco Catalyst 2960-XR系列的电源线
|
部件号
|
描述
|
|
CAB-TA-NA =
|
Cisco Catalyst 2960-XR（北美）交流电源线
|
|
CAB-TA-AP =
|
Cisco Catalyst 2960-XR交流电源线（澳大利亚）
|
|
CAB-TA-AR =
|
Cisco Catalyst 2960-XR交流电源线（阿根廷）
|
|
CAB-TA-SW =
|
Cisco Catalyst 2960-XR交流电源线（瑞士）
|
|
CAB-TA-UK =
|
Cisco Catalyst 2960-XR（英国）的交流电源线
|
|
CAB-TA-JP =
|
Cisco Catalyst 2960-XR交流电源线（日本）
|
|
CAB-TA-250V-JP =
|
适用于Cisco Catalyst 2960-XR的日本250VAC电源线（日本）
|
|
CAB-TA-EU =
|
Cisco Catalyst 2960-XR（欧洲）交流电源线
|
|
CAB-TA-IT =
|
Cisco Catalyst 2960-XR（意大利）交流电源线
|
|
CAB-TA-IN =
|
Cisco Catalyst 2960-XR交流电源线（印度）
|
|
CAB-TA-CN =
|
Cisco Catalyst 2960-XR（中国）交流电源线
|
|
CAB-TA-DN =
|
Cisco Catalyst 2960-XR交流电源线（丹麦）
|
|
CAB-TA-IS =
|
Cisco Catalyst 2960-XR（以色列）交流电源线
|
|
CAB-C15-CBN =
|
机柜跳线电源线，250 VAC 13A，C14-C15连接器
|
|
CAB-C15-CBN-JP =
|
日本内阁跳线电源线，250 VAC 13A，C14-C15
|
|
CAB-TA-JP-RA =
|
适用于Cisco Catalyst 2960XR的日本AC直角电源线
|
